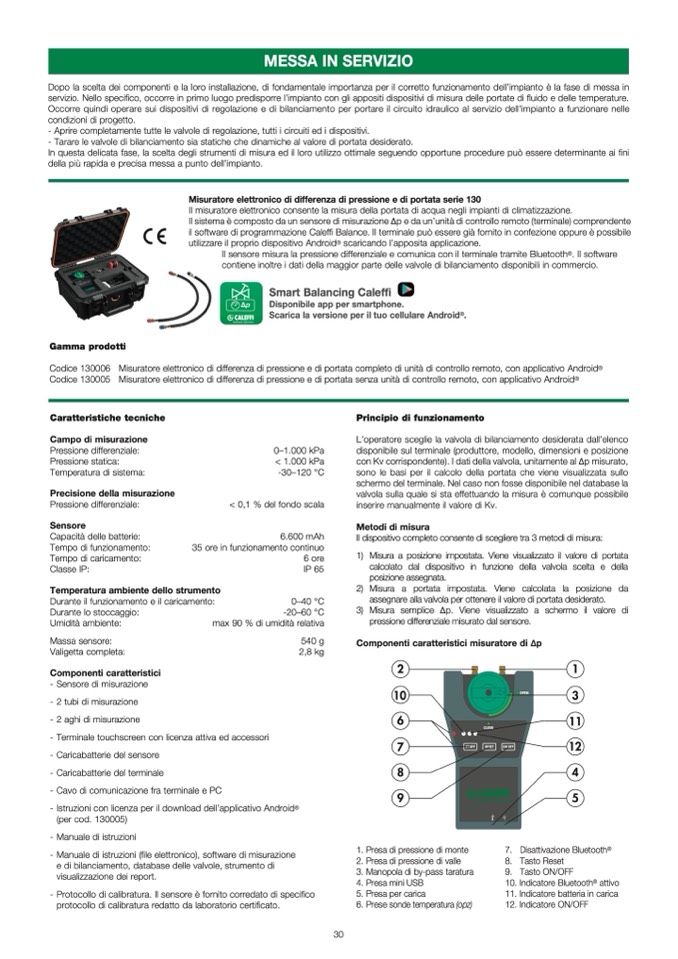

MESSA IN SERVIZIO
Dopo la scelta dei componenti e la loro installazione, di fondamentale importanza per il corretto funzionamento dell’impianto
è la fase di messa in
servizio. Nello specifico, occorre in primo luogo predisporre l’impianto con gli appositi dispositivi di misura delle portate di
fluido e delle temperature.
Occorre quindi operare sui dispositivi di regolazione e di bilanciamento per portare il circuito idraulico al servizio dell’impianto a funzionare nelle
condizioni di progetto.
- Aprire completamente tutte le valvole di regolazione, tutti i circuiti ed i dispositivi.
- Tarare le valvole di bilanciamento sia statiche che dinamiche al valore di portata desiderato.
In questa delicata fase, la scelta degli strumenti di misura ed il loro utilizzo ottimale seguendo opportune procedure può essere determinante ai
fini
della pi
ù rapida e precisa messa a punto dell’impianto.
Misuratore elettronico di differenza di pressione e di portata serie 130
Il misuratore elettronico consente la misura della portata di acqua negli impianti di climatizzazione.
Il sistema
è composto da un sensore di misurazione ∆p e da un’unità di controllo remoto (terminale) comprendente
il software di programmazione Caleffi Balance. Il terminale pu
ò essere già fornito in confezione oppure
è possibile
utilizzare il proprio dispositivo Android
®
scaricando l’apposita applicazione.
Il sensore misura la pressione differenziale e comunica con il terminale tramite Bluetooth
®
. Il software
contiene inoltre i dati della maggior parte delle valvole di bilanciamento disponibili in commercio.
Smart Balancing Calef
fi
Disponibile app per smartphone.
Scarica la versione per il tuo cellulare Android
®
.
Gamma prodotti
Codice 130006 Misuratore elettronico di differenza di pressione e di portata completo di unit
à di controllo remoto, con applicativo Android
®
Codice 130005 Misuratore elettronico di differenza di pressione e di portata senza unit
à di controllo remoto, con applicativo Android
®
Caratteristiche tecniche
Campo di misurazione
Pressione differenziale:
Pressione statica:
Temperatura di sistema:
Precisione della misurazione
Pressione differenziale:
Sensore
Capacità delle batterie:
Tempo di funzionamento:
Tempo di caricamento:
Classe IP:
0–1.000 kPa
< 1.000 kPa
-30–120 °C
< 0,1 % del fondo scala
6.600 mAh
35 ore in funzionamento continuo
6 ore
IP 65
Temperatura ambiente dello strumento
Durante il funzionamento e il caricamento:
Durante lo stoccaggio:
Umidit
à ambiente:
Massa sensore:
Valigetta completa:
Componenti caratteristici
- Sensore di misurazione
- 2 tubi di misurazione
- 2 aghi di misurazione
- Terminale touchscreen con licenza attiva ed accessori
- Caricabatterie del sensore
- Caricabatterie del terminale
- Cavo di comunicazione fra terminale e PC
- Istruzioni con licenza per il download dell’applicativo Android
®
(per cod. 130005)
- Manuale di istruzioni
- Manuale di istruzioni (file elettronico), software di misurazione
e di bilanciamento, database delle valvole, strumento di
visualizzazione dei report.
- Protocollo di calibratura. Il sensore è fornito corredato di specifico
protocollo di calibratura redatto da laboratorio certi
ficato.
0–40 °C
-20–60 °C
max 90 % di umidit
à relativa
540 g
2,8 kg
Principio di funzionamento
L’operatore sceglie la valvola di bilanciamento desiderata dall’elenco
disponibile sul terminale (produttore, modello, dimensioni e posizione
con Kv corrispondente). I dati della valvola, unitamente al ∆p misurato,
sono le basi per il calcolo della portata che viene visualizzata sullo
schermo del terminale. Nel caso non fosse disponibile nel database la
valvola sulla quale si sta effettuando la misura
è comunque possibile
inserire manualmente il valore di Kv.
Metodi di misura
Il dispositivo completo consente di scegliere tra 3 metodi di misura:
1) Misura a posizione impostata. Viene visualizzato il valore di portata
calcolato dal dispositivo in funzione della valvola scelta e della
posizione assegnata.
2) Misura a portata impostata. Viene calcolata la posizione da
assegnare alla valvola per ottenere il valore di portata desiderato.
3) Misura semplice ∆p. Viene visualizzato a schermo il valore di
pressione differenziale misurato dal sensore.
Componenti caratteristici misuratore di ∆p
2
1
10
3
6
11
7
12
8
4
9
5
CLOSE
BT OFF
RESET
ON OFF
30
1. Presa di pressione di monte
2. Presa di pressione di valle
3. Manopola di by-pass taratura
4. Presa mini USB
5. Presa per carica
6. Prese sonde temperatura (opz)
7. Disattivazione Bluetooth
®
8. Tasto Reset
9. Tasto ON/OFF
10. Indicatore Bluetooth
®
attivo
11. Indicatore batteria in carica
12. Indicatore ON/OFF
OPEN
