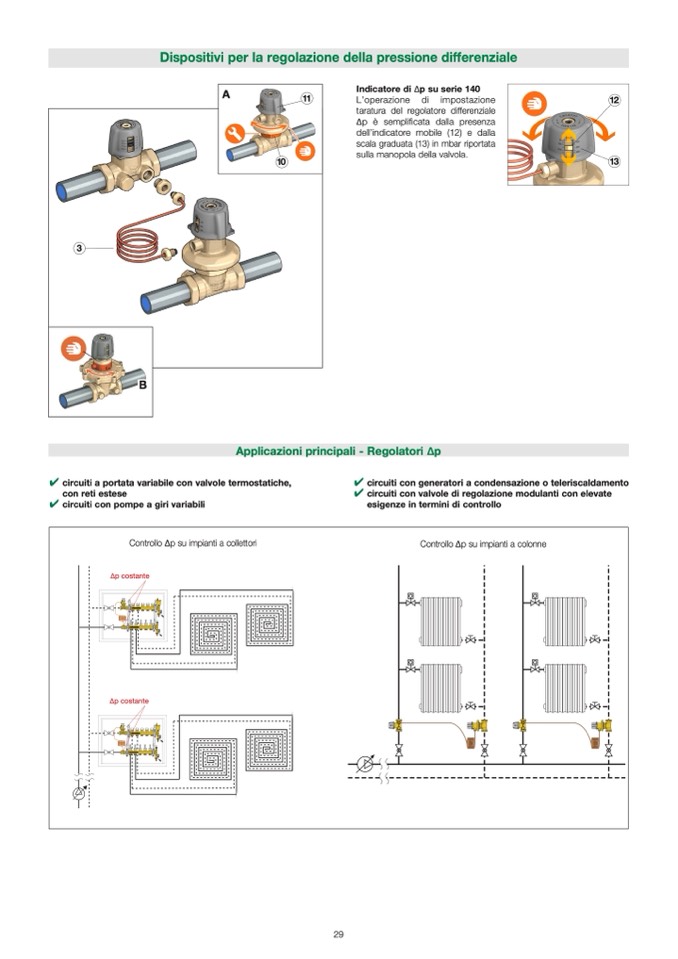

Dispositivi per la regolazione della pressione differenziale

12

13

3

A

11

10

B

Applicazioni principali - Regolatori Δp

4 circuiti a portata variabile con valvole termostatiche,

con reti estese

4 circuiti con pompe a giri variabili

4 circuiti con generatori a condensazione o teleriscaldamento

4 circuiti con valvole di regolazione modulanti con elevate

esigenze in termini di controllo

Controllo ∆p su impianti a collettori

Controllo ∆p su impianti a colonne

Δp costante

Δp costante

D

C

N

A

2

L

5

E

P

F

N

F

1

I

6

D

C

N

A

2

L

5

E

P

F

N

F

1

I

6

29

Indicatore di ∆p su serie 140

L’operazione di impostazione

taratura del regolatore differenziale

∆p è sempli

ficata dalla presenza

dell’indicatore mobile (12) e dalla

scala graduata (13) in mbar riportata

sulla manopola della valvola.
