Codice
140340*
DN 15
140440*
DN 15
140350*
DN 20
140450*
DN 20
140360*
DN 25
140460*
DN 25
140370*
DN 32
140470*
DN 32
140380*
DN 40
140480*
DN 40
140392
DN 50
140492
DN 50
- serie 140 (DN 65–DN 150):
16 bar
-10–120 °C
6 bar
2,5 bar
16 bar
± 15 %

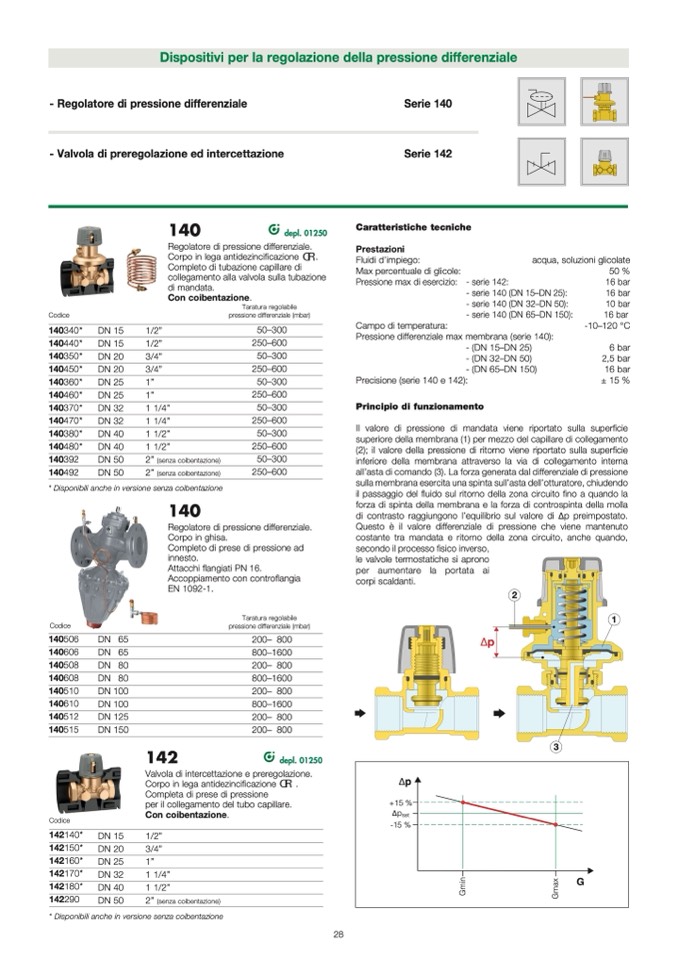

Dispositivi per la regolazione della pressione differenziale
- Regolatore di pressione differenziale
- Valvola di preregolazione ed intercettazione
Serie 140
Serie 142
Caratteristiche tecniche
140
depl. 01250
Regolatore di pressione differenziale.
Corpo in lega antidezinci
ficazione
.
Completo di tubazione capillare di
collegamento alla valvola sulla tubazione
di mandata.
Con coibentazione.
Taratura regolabile
pressione differenziale (mbar)
1/2”
150–300
1/2”
250–600
3/4”
150–300
3/4”
250–600
1”
150–300
1”
250–600
1 1/4”
150–300
1 1/4”
250–600
1 1/2”
150–300
1 1/2”
250–600
2” (senza coibentazione)
150–300
2” (senza coibentazione)
250–600
Prestazioni
Fluidi d’impiego:
Max percentuale di glicole:
Pressione max di esercizio:
acqua, soluzioni glicolate
50 %
- serie 142:
16 bar
- serie 140 (DN 15–DN 25):
16 bar
- serie 140 (DN 32–DN 50):
10 bar
* Disponibili anche in versione senza coibentazione
140
Regolatore di pressione differenziale.
Corpo in ghisa.
Completo di prese di pressione ad
innesto.
Attacchi flangiati PN 16.
Accoppiamento con contro
flangia
EN 1092-1.
Taratura regolabile
pressione differenziale (mbar)
1200–1800
1800–1600
1200–1800
1800–1600
1200–1800
1800–1600
1200–1800
1200–1800
142
depl. 01250
Valvola di intercettazione e preregolazione.
Corpo in lega antidezincificazione
.
Completa di prese di pressione
per il collegamento del tubo capillare.
Con coibentazione.
Il valore di pressione di mandata viene riportato sulla superficie
superiore della membrana (1) per mezzo del capillare di collegamento
(2); il valore della pressione di ritorno viene riportato sulla superficie
inferiore della membrana attraverso la via di collegamento interna
all’asta di comando (3). La forza generata dal differenziale di pressione
sulla membrana esercita una spinta sull’asta dell’otturatore, chiudendo
il passaggio del fluido sul ritorno della zona circuito fino a quando la
forza di spinta della membrana e la forza di controspinta della molla
di contrasto raggiungono l’equilibrio sul valore di ∆p preimpostato.
Questo è il valore differenziale di pressione che viene mantenuto
costante tra mandata e ritorno della zona circuito, anche quando,
secondo il processo fisico inverso,
Codice
140506
DN 165
140606
DN 165
140508
DN 180
140608
DN 180
140510
DN 100
140610
DN 100
140512
DN 125
140515
DN 150
Codice
2
∆p
1
142140*
DN 15
1/2”
142150*
DN 20
3/4”
142160*
DN 25
1”
142170*
DN 32
1 1/4”
142180*
DN 40
1 1/2”
142290
DN 50
2” (senza coibentazione)
* Disponibili anche in versione senza coibentazione
∆p
+15 %
∆p
set
-15 %
28
Campo di temperatura:
Pressione differenziale max membrana (serie 140):
- (DN 15–DN 25)
- (DN 32–DN 50)
- (DN 65–DN 150)
Precisione (serie 140 e 142):
Principio di funzionamento
le valvole termostatiche si aprono
per aumentare la portata ai
corpi scaldanti.
n
i
m
x
a
m
G
G
G
3
