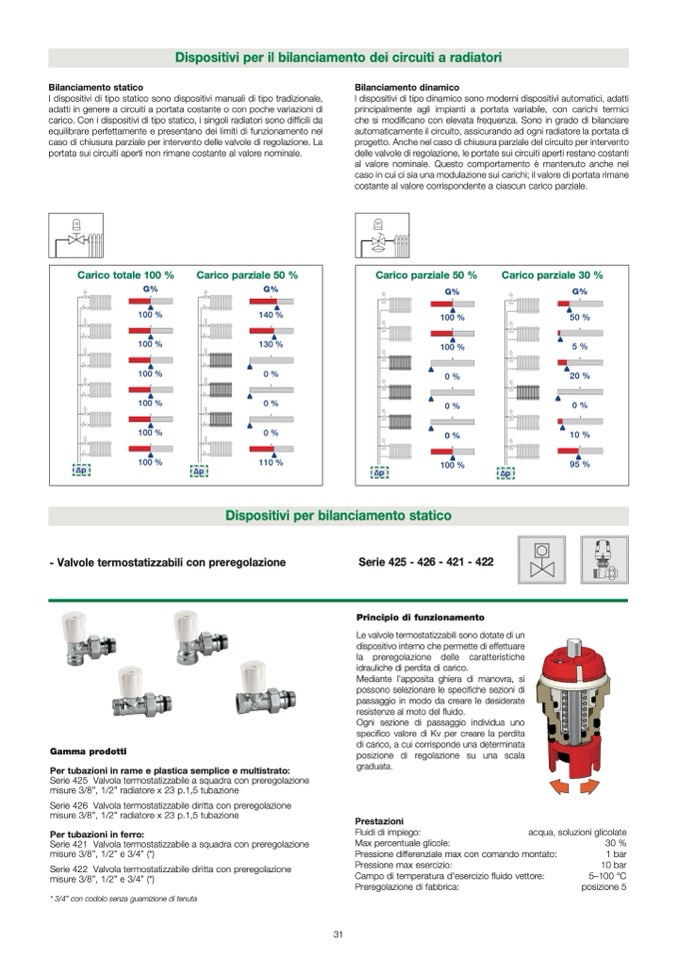

Caleffi - DISPOSITIVI PER IL BILANCIAMENTO DEI CIRCUITI

Bilanciamento statico

100 %

140 %

Bilanciamento dinamico

I dispositivi di tipo dinamico sono moderni dispositivi automatici, adatti

principalmente agli im13p0ia%nti a portata variabile, con carichi termici

che si modificano con elevata frequenza. Sono in grado di bilanciare

automaticamente il circuito, assicurando ad ogni radiatore la portata di

progetto. Anche nel caso di chiusura parziale del circuito per intervento

delle valvole di regolazione, le portate sui circuiti aperti restano costanti

al valore nominale. Questo comportamento è mantenuto anche nel

caso in cui ci sia una modulazione sui carichi; il valore di portata rimane

costante al valore corrispondente a ciascun carico parziale.

Dispositivi per il bilanciamento dei circuiti a radiatori

I dispositivi di tipo statico sono dispositivi manuali di tipo tradizionale,

adatti in genere a circuiti a portata costante o con poche variazioni d1i00 %

carico. Con i dispositivi di tipo statico, i singoli radiatori sono difficili da

equilibrare perfettamente e presentano dei limiti di funzionamento nel

caso di chiusura parziale per intervento delle valvole di regolazione. La

100 %

portata sui circuiti aperti non rimane costante al valore nominale.

Carico totale 100 %

G%

Carico parziale 50 %

100 %

110 %

Carico parziale 50 %

G%

Carico parziale 30 %

100 %

140 %

∆p

100 %

∆p

140 %

130 %

100 %

110 %

G% G%

100 %100 %

0% 0%

10 % 0 %

90 %100 %

50 %

20 %

100 %

130 %

10 %

100 %

95 %

0%

100 %

0%

Dispositivi per bilanciamento statico

100 %

- Valvole termostatizzabili con preregolazione

Serie 425 - 426 - 421 - 422

Gamma prodotti

100 %

Principio di funzionamento

Le valvole termostatizzabili sono dotate di un

100 %

0%

dispositivo interno che permette di effettuare

la preregolazione delle caratteristiche

idrauliche di perdita di carico.

Mediante l’apposita ghiera di manovra, si

possono selezionare le specifiche sezioni di

passaggio in modo da creare le desiderate

resistenze al moto del fluido.

Ogni sezione di passaggio individua uno

100 %

110 %

specifico valore di Kv per creare la perdita

di carico, a cui corrisponde una determinata

posizione di regolazione su una scala

graduata.

Prestazioni

Fluidi di impiego:

acqua, soluzioni glicolate

Max percentuale glicole:

30 %

Pressione differenziale max con comando montato:

1 bar

Pressione max esercizio:

10 bar

Campo di temperatura d’esercizio fluido vettore:

5–100 °C

Preregolazione di fabbrica:

posizione 5

G%

Per tubazioni in rame e plastica semplice e multistrato:

Serie 425 Valvola termostatizzabile a squadra con preregolazione

misure 3/8”, 1/2” radiatore x 23 p.1,5 tubazione

Serie 426 Valvola termostatizzabile diritta con preregolazione

misure 3/8”, 1/2” radiatore x 23 p.1,5 tubazione

Per tubazioni in ferro:

Serie 421 Valvola termostatizzabile a squadra con preregolazione

misure 3/8”, 1/2” e 3/4” (*)

Serie 422 Valvola termostatizzabile diritta con preregolazione

misure 3/8”, 1/2” e 3/4” (*)

* 3/4” con codolo senza guarnizione di tenuta

G%

%

∆p
