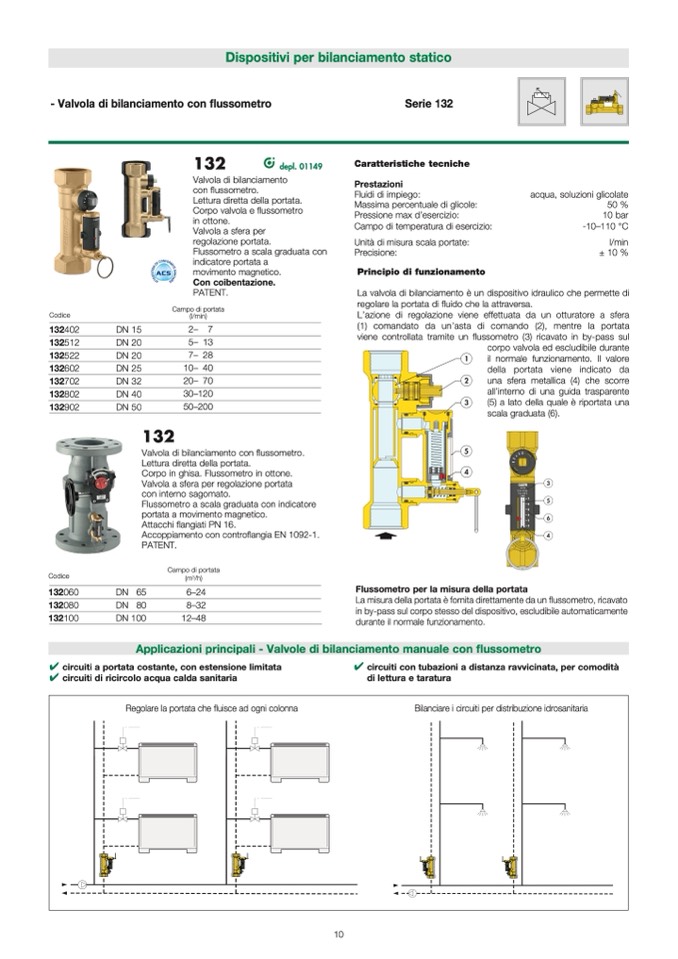

- Valvola di bilanciamento con
flussometro
Serie 132
Caratteristiche tecniche
Prestazioni
Fluidi di impiego:
Massima percentuale di glicole:
Pressione max d’esercizio:
Campo di temperatura di esercizio:
Unità di misura scala portate:
Precisione:
Principio di funzionamento
Codice
132402
DN 15
132512
DN 20
132522
DN 20
132602
DN 25
132702
DN 32
132802
DN 40
132902
DN 50
La valvola di bilanciamento è un dispositivo idraulico che permette di
regolare la portata di
fluido che la attraversa.
L’azione di regolazione viene effettuata da un otturatore a sfera
(1) comandato da un’asta di comando (2), mentre la portata
viene controllata tramite un flussometro (3) ricavato in by-pass sul
corpo valvola ed escludibile durante
il normale funzionamento. Il valore
della portata viene indicato da
una sfera metallica (4) che scorre
all’interno di una guida trasparente
(5) a lato della quale
è riportata una
scala graduata (6).
15
1
7
6
5
4
3
2
La misura della portata è fornita direttamente da un
flussometro, ricavato
in by-pass sul corpo stesso del dispositivo, escludibile automaticamente
durante il normale funzionamento.
Codice
132060
DN 165
132080
DN 180
132100
DN 100
Flussometro per la misura della portata
Dispositivi per bilanciamento statico
132
depl. 01149
Valvola di bilanciamento
con flussometro.
Lettura diretta della portata.
Corpo valvola e flussometro
in ottone.
Valvola a sfera per
regolazione portata.
Flussometro a scala graduata con
indicatore portata a
movimento magnetico.
Con coibentazione.
PATENT.
Campo di portata
(l/min)
12–117
15–113
17–128
10–140
20–170
30–120
50–200
132
Valvola di bilanciamento con
flussometro.
Lettura diretta della portata.
Corpo in ghisa. Flussometro in ottone.
Valvola a sfera per regolazione portata
con interno sagomato.
Flussometro a scala graduata con indicatore
portata a movimento magnetico.
Attacchi flangiati PN 16.
Accoppiamento con contro
flangia EN 1092-1.
PATENT.
Campo di portata
(m
3
/h)
16–24
18–32
12–48
acqua, soluzioni glicolate
50 %
10 bar
-10–110 °C
l/min
± 10 %
Applicazioni principali - Valvole di bilanciamento manuale con
flussometro
4 circuiti a portata costante, con estensione limitata
4 circuiti di ricircolo acqua calda sanitaria
Regolare la portata che
fluisce ad ogni colonna
4 circuiti con tubazioni a distanza ravvicinata, per comodità
di lettura e taratura
Bilanciare i circuiti per distribuzione idrosanitaria
10
A
B
5
2
N
P
R
C
A
B
5
2
N
C
P
R
