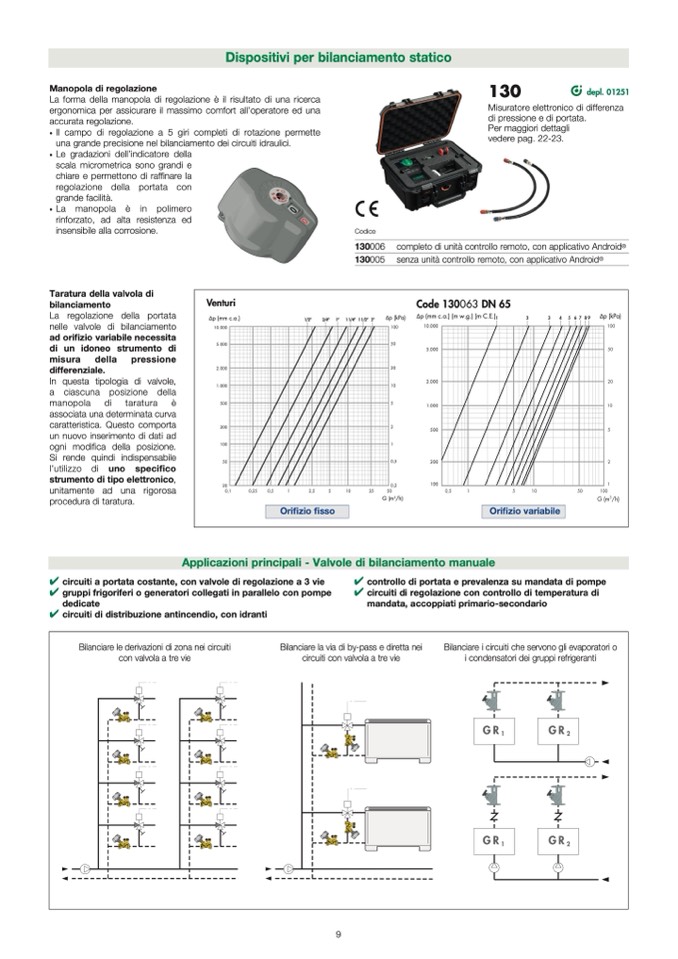

Dispositivi per bilanciamento statico
130
depl. 01251
Manopola di regolazione
La forma della manopola di regolazione
è il risultato di una ricerca
ergonomica per assicurare il massimo comfort all’operatore ed una
accurata regolazione.
· Il campo di regolazione a 5 giri completi di rotazione permette
una grande precisione nel bilanciamento dei circuiti idraulici.
· Le gradazioni dell’indicatore della
scala micrometrica sono grandi e
chiare e permettono di raf
finare la
regolazione della portata con
grande facilità.
· La manopola è in polimero
rinforzato, ad alta resistenza ed
insensibile alla corrosione.
Codice
130006
130005
Misuratore elettronico di differenza
di pressione e di portata.
Per maggiori dettagli
vedere pag. 22-23.
completo di unità controllo remoto, con applicativo Android
®
senza unit
à controllo remoto, con applicativo Android
®
Taratura della valvola di
bilanciamento
La regolazione della portata
nelle valvole di bilanciamento
ad ori
fizio variabile necessita
di un idoneo strumento di
misura
della
pressione
differenziale.
In questa tipologia di valvole,
a ciascuna posizione della
manopola di taratura è
associata una determinata curva
caratteristica. Questo comporta
un nuovo inserimento di dati ad
ogni modifica della posizione.
Si rende quindi indispensabile
l’utilizzo di uno speci
fico
strumento di tipo elettronico,
unitamente ad una rigorosa
procedura di taratura.
Venturi
∆p (mm c.a.)
10.000
5.000
2.000
1.000
500
200
100
50
1/2”
3/4”
1”
11/4” 11/2” 2”
Code 130063 DN 65
∆p (kPa)
∆p (mm c.a.) (m w.g.) (m C.E.)
∆p (kPa)
100
10.000
50
5.000
2.000
1.000
2
1
0,5
200
0,2
100
0,1
0,25
0,5
1
2,5
5
10
25
50
G (m
3
/h)
Ori
fizio fisso
DN
15
20
25
32
40
50
20
20
10
5
500
Orifizio variabile
Kvs
1
2
3
4
5
6
7
8
9
Posizione
Misura
Kv Venturi (m
3
/h)
1/2”
3/4”
1”
2,80
5,50
9,64
1 1/4”
15,20
1 1/2”
2”
20,50 28,20
2,7
8,6
18,5
27,7
37,5
46,6
55,8
66,7
71,8
Applicazioni principali - Valvole di bilanciamento manuale
4 circuiti a portata costante, con valvole di regolazione a 3 vie
4 gruppi frigoriferi o generatori collegati in parallelo con pompe
dedicate
4 circuiti di distribuzione antincendio, con idranti
4 controllo di portata e prevalenza su mandata di pompe
4 circuiti di regolazione con controllo di temperatura di
mandata, accoppiati primario-secondario
Bilanciare le derivazioni di zona nei circuiti
Bilanciare la via di by-pass e diretta nei
Bilanciare i circuiti che servono gli evaporatori o
con valvola a tre vie
circuiti con valvola a tre vie
i condensatori dei gruppi refrigeranti
GR
1
GR
2
GR
1
GR
2
