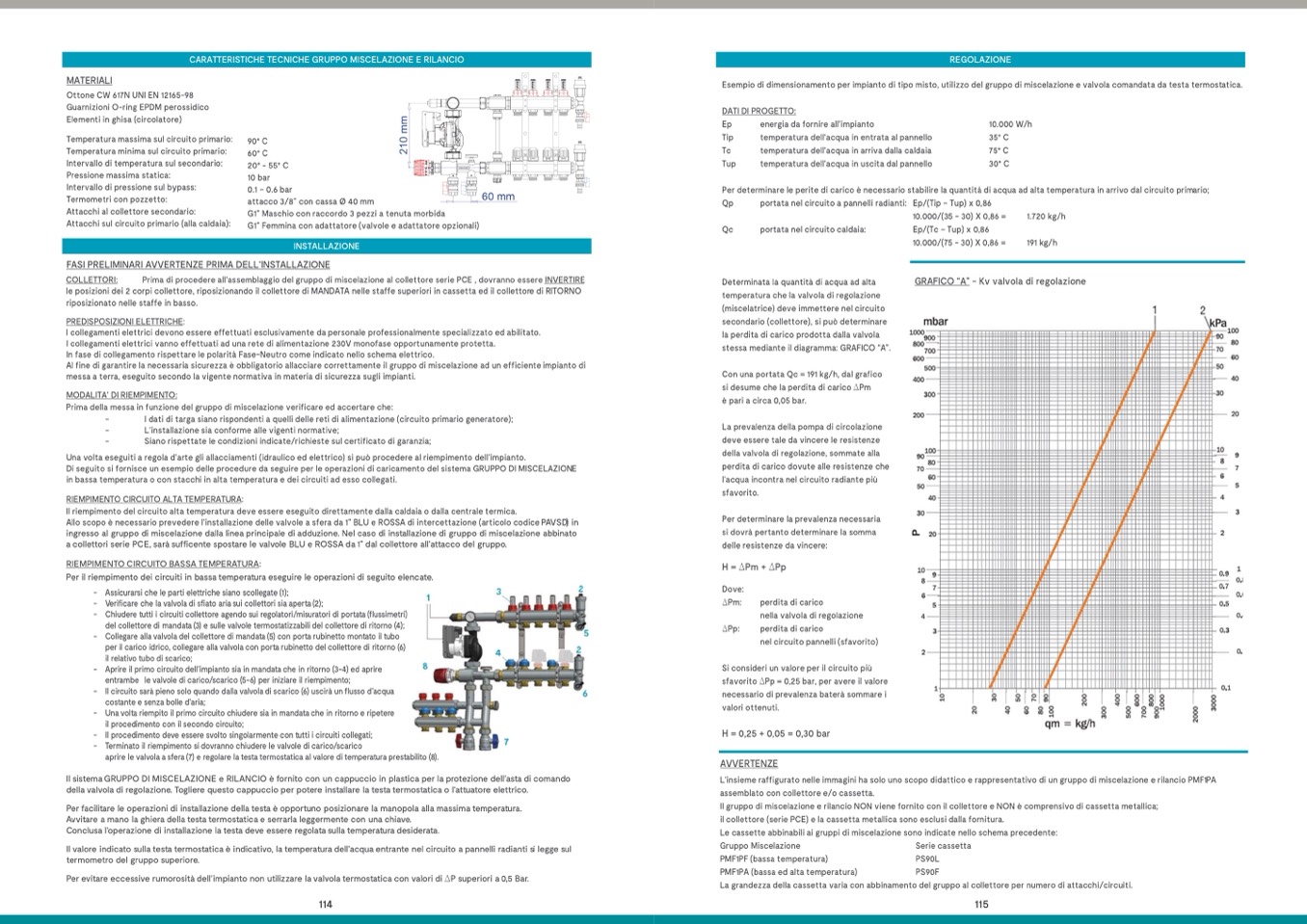

MATERIALI
Ottone CW 617N UNI EN 12165-98
Guarnizioni O-ring EPDM perossidico
Elementi in ghisa (circolatore)
Temperatura massima sul circuito primario:
Temperatura minima sul circuito primario:
Intervallo di temperatura sul secondario:
Pressione massima statica:
Intervallo di pressione sul bypass:
Termometri con pozzetto:
Attacchi al collettore secondario:
Attacchi sul circuito primario (alla caldaia):
Esempio di dimensionamento per impianto di tipo misto, utilizzo del gruppo di miscelazione e valvola comandata da testa termostatica.
CARATTERISTICHE TECNICHE GRUPPO MISCELAZIONE E RILANCIO
REGOLAZIONE
90° C
60° C
20°-55°C
10 bar
0.1 – 0.6 bar
attacco 3/8” con cassa Ø 40 mm
G1” Maschio con raccordo 3 pezzi a tenuta morbida
G1” Femmina con adattatore (valvole e adattatore opzionali)
INSTALLAZIONE
DATI DI PROGETTO:
Ep
energia da fornire all’impianto
Tip
temperatura dell’acqua in entrata al pannello
Tc
temperatura dell’acqua in arriva dalla caldaia
Tup
temperatura dell’acqua in uscita dal pannello
10.000 W/h
35° C
75° C
30° C
Per determinare le perite di carico è necessario stabilire la quantità di acqua ad alta temperatura in arrivo dal circuito primario;
Qp
portata nel circuito a pannelli radianti:
Qc
portata nel circuito caldaia:
Determinata la quantità di acqua ad alta
temperatura che la valvola di regolazione
(miscelatrice) deve immettere nel circuito
secondario (collettore), si può determinare
la perdita di carico prodotta dalla valvola
stessa mediante il diagramma: GRAFICO “A”.
Con una portata Qc = 191 kg/h, dal grafico
si desume che la perdita di carico DPm
è pari a circa 0,05 bar.
La prevalenza della pompa di circolazione
deve essere tale da vincere le resistenze
della valvola di regolazione, sommate alla
perdita di carico dovute alle resistenze che
l’acqua incontra nel circuito radiante più
sfavorito.
Per determinare la prevalenza necessaria
si dovrà pertanto determinare la somma
delle resistenze da vincere:
H = DPm + DPp
Dove:
DPm:
perdita di carico
nella valvola di regolazione
DPp:
perdita di carico
nel circuito pannelli (sfavorito)
Si consideri un valore per il circuito più
sfavoritoDPp=0,25bar,peravereilvalore
necessario di prevalenza baterà sommare i
valori ottenuti.
H=0,25+0,05=0,30bar
AVVERTENZE
Ep/(Tip – Tup) x 0,86
10.000/(35 - 30) X 0,86 =
Ep/(Tc – Tup) x 0,86
10.000/(75 - 30) X 0,86 =
1.720 kg/h
191 kg/h
FASI PRELIMINARI AVVERTENZE PRIMA DELL’INSTALLAZIONE
COLLETTORI:
Prima di procedere all’assemblaggio del gruppo di miscelazione al collettore serie PCE , dovranno essere INVERTIRE
le posizioni dei 2 corpi collettore, riposizionando il collettore di MANDATA nelle staffe superiori in cassetta ed il collettore di RITORNO
riposizionato nelle staffe in basso.
PREDISPOSIZIONI ELETTRICHE:
I collegamenti elettrici devono essere effettuati esclusivamente da personale professionalmente specializzato ed abilitato.
I collegamenti elettrici vanno effettuati ad una rete di alimentazione 230V monofase opportunamente protetta.
In fase di collegamento rispettare le polarità Fase-Neutro come indicato nello schema elettrico.
Al fine di garantire la necessaria sicurezza è obbligatorio allacciare correttamente il gruppo di miscelazione ad un efficiente impianto di
messa a terra, eseguito secondo la vigente normativa in materia di sicurezza sugli impianti.
MODALITA’ DI RIEMPIMENTO:
Prima della messa in funzione del gruppo di miscelazione verificare ed accertare che:
-
I dati di targa siano rispondenti a quelli delle reti di alimentazione (circuito primario generatore);
-
L’installazione sia conforme alle vigenti normative;
-
Siano rispettate le condizioni indicate/richieste sul certificato di garanzia;
Una volta eseguiti a regola d’arte gli allacciamenti (idraulico ed elettrico) si può procedere al riempimento dell’impianto.
Di seguito si fornisce un esempio delle procedure da seguire per le operazioni di caricamento del sistema GRUPPO DI MISCELAZIONE
in bassa temperatura o con stacchi in alta temperatura e dei circuiti ad esso collegati.
RIEMPIMENTO CIRCUITO ALTA TEMPERATURA:
Il riempimento del circuito alta temperatura deve essere eseguito direttamente dalla caldaia o dalla centrale termica.
Allo scopo è necessario prevedere l’installazione delle valvole a sfera da 1” BLU e ROSSA di intercettazione (articolo codice PAVSD) in
ingresso al gruppo di miscelazione dalla linea principale di adduzione. Nel caso di installazione di gruppo di miscelazione abbinato
a collettori serie PCE, sarà sufficente spostare le valvole BLU e ROSSA da 1” dal collettore all’attacco del gruppo.
RIEMPIMENTO CIRCUITO BASSA TEMPERATURA:
Per il riempimento dei circuiti in bassa temperatura eseguire le operazioni di seguito elencate.
- Assicurarsi che le parti elettriche siano scollegate (1);
- Verificare che la valvola di sfiato aria sui collettori sia aperta (2);
- Chiudere tutti i circuiti collettore agendo sui regolatori/misuratori di portata (flussimetri)
del collettore di mandata (3) e sulle valvole termostatizzabili del collettore di ritorno (4);
- Collegare alla valvola del collettore di mandata (5) con porta rubinetto montato il tubo
per il carico idrico, collegare alla valvola con porta rubinetto del collettore di ritorno (6)
il relativo tubo di scarico;
- Aprire il primo circuito dell’impianto sia in mandata che in ritorno (3-4) ed aprire
entrambe levalvoledicarico/scarico(5-6)periniziareilriempimento;
- Il circuito sarà pieno solo quando dalla valvola di scarico (6) uscirà un flusso d’acqua
costante e senza bolle d’aria;
- Una volta riempito il primo circuito chiudere sia in mandata che in ritorno e ripetere
il procedimento con il secondo circuito;
- Il procedimento deve essere svolto singolarmente con tutti i circuiti collegati;
- Terminato il riempimento si dovranno chiudere le valvole di carico/scarico
aprire le valvola a sfera (7) e regolare la testa termostatica al valore di temperatura prestabilito (8).
Il sistema GRUPPO DI MISCELAZIONE e RILANCIO è fornito con un cappuccio in plastica per la protezione dell’asta di comando
della valvola di regolazione. Togliere questo cappuccio per potere installare la testa termostatica o l’attuatore elettrico.
Per facilitare le operazioni di installazione della testa è opportuno posizionare la manopola alla massima temperatura.
Avvitare a mano la ghiera della testa termostatica e serrarla leggermente con una chiave.
Conclusa l’operazione di installazione la testa deve essere regolata sulla temperatura desiderata.
Il valore indicato sulla testa termostatica è indicativo, la temperatura dell’acqua entrante nel circuito a pannelli radianti si legge sul
termometro del gruppo superiore.
Per evitare eccessive rumorosità dell’impianto non utilizzare la valvola termostatica con valori di DP superiori a 0,5 Bar.
114
GRAFICO “A” - Kv valvola di regolazione
L’insieme raffigurato nelle immagini ha solo uno scopo didattico e rappresentativo di un gruppo di miscelazione e rilancio PMF1PA
assemblato con collettore e/o cassetta.
Il gruppo di miscelazione e rilancio NON viene fornito con il collettore e NON è comprensivo di cassetta metallica;
il collettore (serie PCE) e la cassetta metallica sono esclusi dalla fornitura.
Le cassette abbinabili ai gruppi di miscelazione sono indicate nello schema precedente:
Gruppo Miscelazione
PMF1PF (bassa temperatura)
PMF1PA (bassa ed alta temperatura)
La grandezza della cassetta varia con abbinamento del gruppo al collettore per numero di attacchi/circuiti.
115
Serie cassetta
PS90L
PS90F
