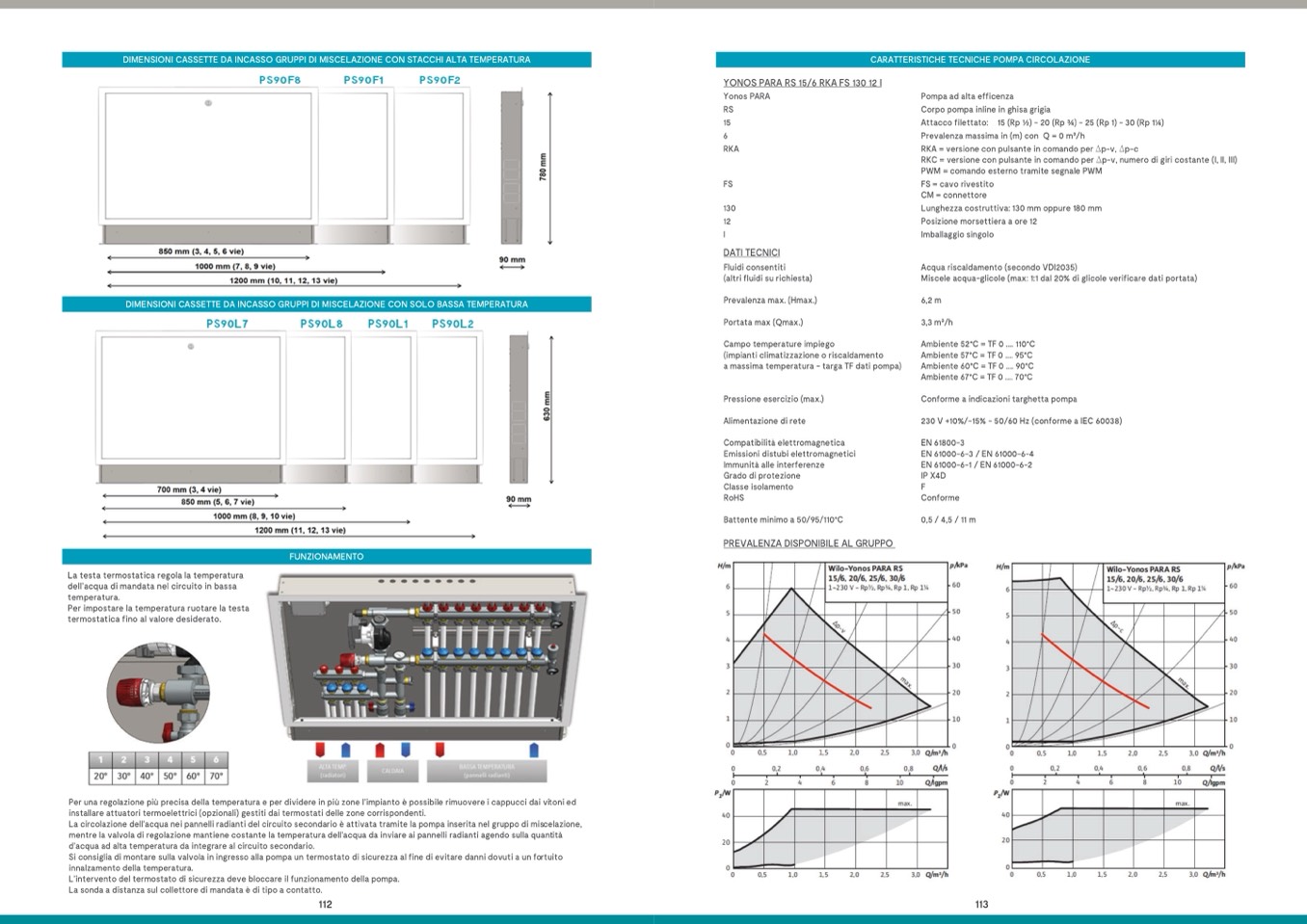

DIMENSIONI CASSETTE DA INCASSO GRUPPI DI MISCELAZIONE CON STACCHI ALTA TEMPERATURA
CARATTERISTICHE TECNICHE POMPA CIRCOLAZIONE
DIMENSIONI CASSETTE DA INCASSO GRUPPI DI MISCELAZIONE CON SOLO BASSA TEMPERATURA
FUNZIONAMENTO
La testa termostatica regola la temperatura
dell’acqua di mandata nel circuito in bassa
temperatura.
Per impostare la temperatura ruotare la testa
termostatica fino al valore desiderato.
Per una regolazione più precisa della temperatura e per dividere in più zone l’impianto è possibile rimuovere i cappucci dai vitoni ed
installare attuatori termoelettrici (opzionali) gestiti dai termostati delle zone corrispondenti.
La circolazione dell’acqua nei pannelli radianti del circuito secondario è attivata tramite la pompa inserita nel gruppo di miscelazione,
mentre la valvola di regolazione mantiene costante la temperatura dell’acqua da inviare ai pannelli radianti agendo sulla quantità
d’acqua ad alta temperatura da integrare al circuito secondario.
Si consiglia di montare sulla valvola in ingresso alla pompa un termostato di sicurezza al fine di evitare danni dovuti a un fortuito
innalzamento della temperatura.
L’intervento del termostato di sicurezza deve bloccare il funzionamento della pompa.
La sonda a distanza sul collettore di mandata è di tipo a contatto.
YONOS PARA RS 15/6 RKA FS 130 12 I
Yonos PARA
RS
15
6
RKA
FS
130
12
I
DATI TECNICI
Fluidi consentiti
(altri fluidi su richiesta)
Prevalenza max. (Hmax.)
Portata max (Qmax.)
Campo temperature impiego
(impianti climatizzazione o riscaldamento
a massima temperatura - targa TF dati pompa)
Pressione esercizio (max.)
Alimentazione di rete
Compatibilità elettromagnetica
Emissioni distubi elettromagnetici
Immunità alle interferenze
Grado di protezione
Classe isolamento
RoHS
Battente minimo a 50/95/110°C
PREVALENZA DISPONIBILE AL GRUPPO
Pompa ad alta efficenza
Corpo pompa inline in ghisa grigia
Attaccofilettato: 15(Rp1⁄2)-20(Rp3⁄4)-25(Rp1)-30(Rp11⁄4)
Prevalenza massima in (m) con Q = 0 m3/h
RKA = versione con pulsante in comando per Dp-v, Dp-c
RKC = versione con pulsante in comando per Dp-v, numero di giri costante (I, II, III)
PWM = comando esterno tramite segnale PWM
FS = cavo rivestito
CM = connettore
Lunghezza costruttiva: 130 mm oppure 180 mm
Posizione morsettiera a ore 12
Imballaggio singolo
Acqua riscaldamento (secondo VDI2035)
Miscele acqua-glicole (max: 1:1 dal 20% di glicole verificare dati portata)
6,2 m
3,3 m3/h
Ambiente 52°C = TF 0 .... 110°C
Ambiente 57°C = TF 0 .... 95°C
Ambiente 60°C = TF 0 .... 90°C
Ambiente 67°C = TF 0 .... 70°C
Conforme a indicazioni targhetta pompa
230 V +10%/-15% - 50/60 Hz (conforme a IEC 60038)
EN 61800-3
EN 61000-6-3 / EN 61000-6-4
EN 61000-6-1 / EN 61000-6-2
IP X4D
F
Conforme
0,5 / 4,5 / 11 m
