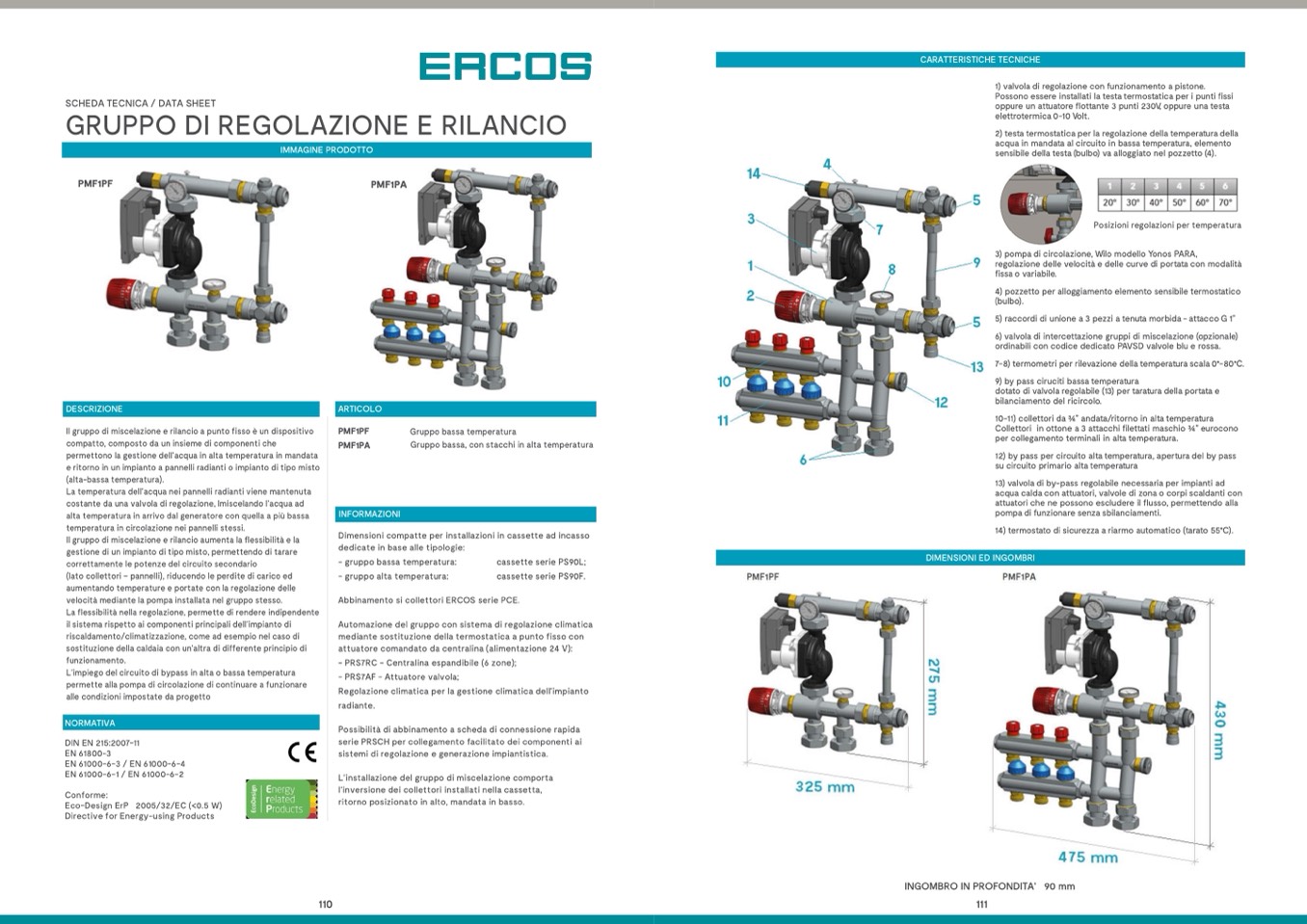

SCHEDA TECNICA / DATA SHEET
1) valvola di regolazione con funzionamento a pistone.
Possono essere installati la testa termostatica per i punti fissi
oppure un attuatore flottante 3 punti 230V, oppure una testa
elettrotermica 0-10 Volt.
2) testa termostatica per la regolazione della temperatura della
acqua in mandata al circuito in bassa temperatura, elemento
sensibile della testa (bulbo) va alloggiato nel pozzetto (4).
Posizioni regolazioni per temperatura
3) pompa di circolazione, Wilo modello Yonos PARA,
regolazione delle velocità e delle curve di portata con modalità
fissa o variabile.
4) pozzetto per alloggiamento elemento sensibile termostatico
(bulbo).
5) raccordi di unione a 3 pezzi a tenuta morbida - attacco G 1”
6) valvola di intercettazione gruppi di miscelazione (opzionale)
ordinabili con codice dedicato PAVSD valvole blu e rossa.
7-8) termometri per rilevazione della temperatura scala 0°-80°C.
9) by pass ciruciti bassa temperatura
dotato di valvola regolabile (13) per taratura della portata e
bilanciamento del ricircolo.
10-11) collettori da 3⁄4” andata/ritorno in alta temperatura
Collettori in ottone a 3 attacchi filettati maschio 3⁄4” eurocono
per collegamento terminali in alta temperatura.
12) by pass per circuito alta temperatura, apertura del by pass
su circuito primario alta temperatura
13) valvola di by-pass regolabile necessaria per impianti ad
acqua calda con attuatori, valvole di zona o corpi scaldanti con
CARATTERISTICHE TECNICHE
IMMAGINE PRODOTTO
PMF1PF
PMF1PA
DESCRIZIONE
Il gruppo di miscelazione e rilancio a punto fisso è un dispositivo
compatto, composto da un insieme di componenti che
permettono la gestione dell’acqua in alta temperatura in mandata
e ritorno in un impianto a pannelli radianti o impianto di tipo misto
(alta-bassa temperatura).
La temperatura dell’acqua nei pannelli radianti viene mantenuta
costante da una valvola di regolazione, lmiscelando l’acqua ad
alta temperatura in arrivo dal generatore con quella a più bassa
temperatura in circolazione nei pannelli stessi.
Il gruppo di miscelazione e rilancio aumenta la flessibilità e la
gestione di un impianto di tipo misto, permettendo di tarare
correttamente le potenze del circuito secondario
(lato collettori – pannelli), riducendo le perdite di carico ed
aumentando temperature e portate con la regolazione delle
velocità mediante la pompa installata nel gruppo stesso.
La flessibilità nella regolazione, permette di rendere indipendente
il sistema rispetto ai componenti principali dell’impianto di
riscaldamento/climatizzazione, come ad esempio nel caso di
sostituzione della caldaia con un’altra di differente principio di
funzionamento.
L’impiego del circuito di bypass in alta o bassa temperatura
permette alla pompa di circolazione di continuare a funzionare
alle condizioni impostate da progetto
NORMATIVA
DIN EN 215:2007-11
EN 61800-3
EN 61000-6-3 / EN 61000-6-4
EN 61000-6-1 / EN 61000-6-2
Conforme:
Eco-Design ErP 2005/32/EC (<0.5 W)
Directive for Energy-using Products
ARTICOLO
PMF1PF
PMF1PA
INFORMAZIONI
Gruppo bassa temperatura
Gruppo bassa, con stacchi in alta temperatura
DIMENSIONI / DIMENSION
attuatori che ne possono escludere il flusso, permettendo alla
Dimensioni compatte per installazioni in cassette ad incasso
dedicate in base alle tipologie:
pompa di funzionare senza sbilanciamenti.
14) termostato di sicurezza a riarmo automatico (tarato 55°C).
DIMENSIONI ED INGOMBRI
- gruppo bassa temperatura:
- gruppo alta temperatura:
cassette serie PS90L;
cassette serie PS90F.
Abbinamento si collettori ERCOS serie PCE.
Automazione del gruppo con sistema di regolazione climatica
mediante sostituzione della termostatica a punto fisso con
attuatore comandato da centralina (alimentazione 24 V):
- PRS7RC - Centralina espandibile (6 zone);
- PRS7AF - Attuatore valvola;
Regolazione climatica per la gestione climatica dell’impianto
radiante.
Possibilità di abbinamento a scheda di connessione rapida
serie PRSCH per collegamento facilitato dei componenti ai
sistemi di regolazione e generazione impiantistica.
L’installazione del gruppo di miscelazione comporta
l’inversione dei collettori installati nella cassetta,
ritorno posizionato in alto, mandata in basso.
