COMPONENTI ED ACCESSORI IN ABBINAMENTO

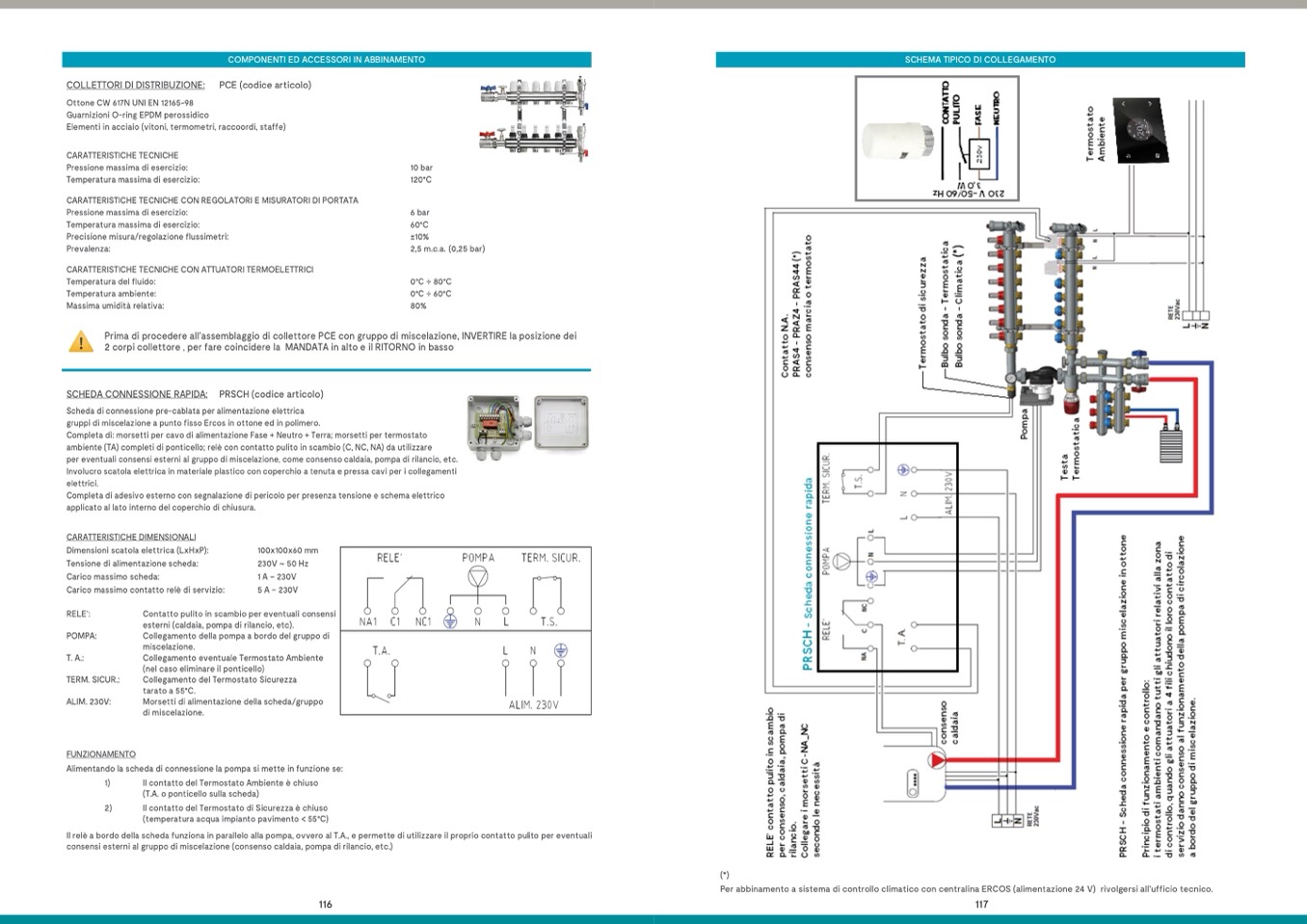

SCHEMA TIPICO DI COLLEGAMENTO

COLLETTORI DI DISTRIBUZIONE: PCE (codice articolo)

Ottone CW 617N UNI EN 12165-98

Guarnizioni O-ring EPDM perossidico

Elementi in acciaio (vitoni, termometri, raccoordi, staffe)

CARATTERISTICHE TECNICHE

Pressione massima di esercizio:

Temperatura massima di esercizio:

CARATTERISTICHE TECNICHE CON REGOLATORI E MISURATORI DI PORTATA

Pressione massima di esercizio:

Temperatura massima di esercizio:

Precisione misura/regolazione flussimetri:

Prevalenza:

CARATTERISTICHE TECNICHE CON ATTUATORI TERMOELETTRICI

Temperatura del fluido:

Temperatura ambiente:

Massima umidità relativa:

10 bar

120°C

6 bar

60°C

±10%

2,5 m.c.a. (0,25 bar)

0°C ÷ 80°C

0°C ÷ 60°C

80%

Prima di procedere all’assemblaggio di collettore PCE con gruppo di miscelazione, INVERTIRE la posizione dei

2 corpi collettore , per fare coincidere la MANDATA in alto e il RITORNO in basso

SCHEDA CONNESSIONE RAPIDA: PRSCH (codice articolo)

Scheda di connessione pre-cablata per alimentazione elettrica

gruppi di miscelazione a punto fisso Ercos in ottone ed in polimero.

Completa di: morsetti per cavo di alimentazione Fase + Neutro + Terra; morsetti per termostato

ambiente (TA) completi di ponticello; relè con contatto pulito in scambio (C, NC, NA) da utilizzare

per eventuali consensi esterni al gruppo di miscelazione, come consenso caldaia, pompa di rilancio, etc.

Involucro scatola elettrica in materiale plastico con coperchio a tenuta e pressa cavi per i collegamenti

elettrici.

Completa di adesivo esterno con segnalazione di pericolo per presenza tensione e schema elettrico

applicato al lato interno del coperchio di chiusura.

CARATTERISTICHE DIMENSIONALI

Dimensioni scatola elettrica (LxHxP):

Tensione di alimentazione scheda:

Carico massimo scheda:

Carico massimo contatto relè di servizio:

100x100x60 mm

230V ~ 50 Hz

1 A – 230V

5 A – 230V

RELE’:

POMPA:

T. A.:

TERM. SICUR.:

ALIM. 230V:

Contatto pulito in scambio per eventuali consensi

esterni (caldaia, pompa di rilancio, etc).

Collegamento della pompa a bordo del gruppo di

miscelazione.

Collegamento eventuale Termostato Ambiente

(nel caso eliminare il ponticello)

Collegamento del Termostato Sicurezza

tarato a 55°C.

Morsetti di alimentazione della scheda/gruppo

di miscelazione.

FUNZIONAMENTO

Alimentando la scheda di connessione la pompa si mette in funzione se:

1)

Il contatto del Termostato Ambiente è chiuso

(T.A. o ponticello sulla scheda)

2)

Il contatto del Termostato di Sicurezza è chiuso

(temperatura acqua impianto pavimento < 55°C)

Il relè a bordo della scheda funziona in parallelo alla pompa, ovvero al T.A., e permette di utilizzare il proprio contatto pulito per eventuali

consensi esterni al gruppo di miscelazione (consenso caldaia, pompa di rilancio, etc.)

116

117

(*)

Per abbinamento a sistema di controllo climatico con centralina ERCOS (alimentazione 24 V) rivolgersi all’ufficio tecnico.
