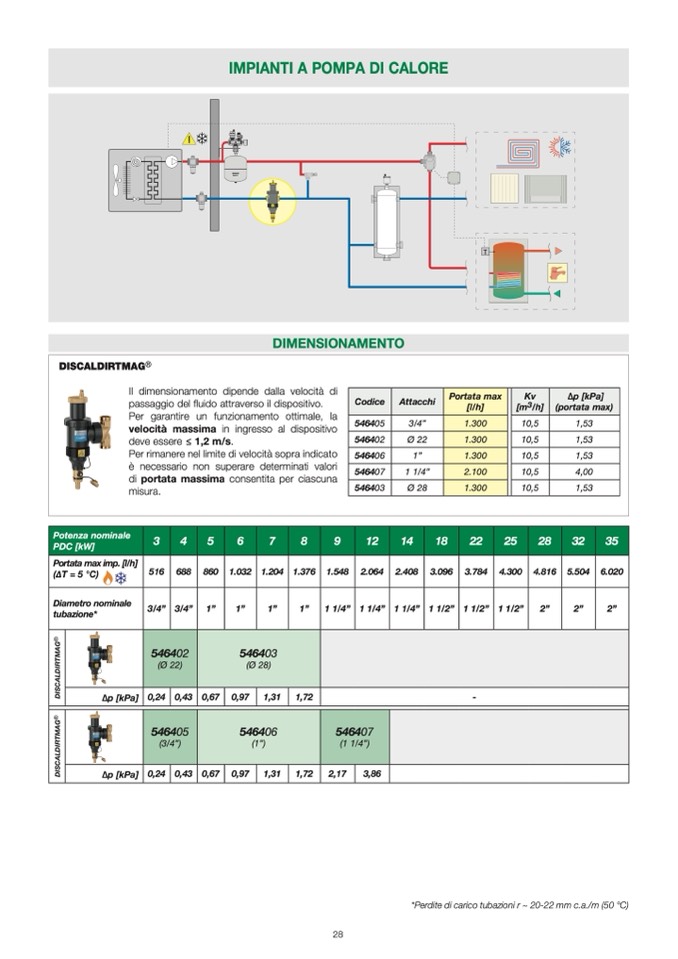

IMPIANTI A POMPA DI CALORE

T

DIMENSIONAMENTO

DISCALDIRTMAG®

Il dimensionamento dipende dalla velocità di

passaggio del

fluido attraverso il dispositivo.

Per garantire un funzionamento ottimale, la

velocit

à massima in ingresso al dispositivo

deve essere ≤ 1,2 m/s.

Per rimanere nel limite di velocità sopra indicato

è necessario non superare determinati valori

di portata massima consentita per ciascuna

misura.

Codice

Attacchi

Portata max

[l/h]

Kv

[m3/h]

∆p [kPa]

(portata max)

546405

3/4”

1.300

10,5

1,53

546402

Ø 22

1.300

10,5

1,53

546406

1”

1.300

10,5

1,53

546407

1 1/4”

2.100

10,5

4,00

546403

Ø 28

1.300

10,5

1,53

Potenza nominale

PDC [kW]

3

4

5

6

7

8

9

12

14

18

22

25

28

32

35

516

688

860

1.032

1.204

1.376

1.548

2.064

2.408

3.096

3.784

4.300

4.816

5.504

6.020

3/4”

3/4”

1”

1”

1”

1”

1 1/4”

1 1/4”

1 1/4”

1 1/2”

1 1/2”

1 1/2”

2”

2”

2”

546402

(Ø 22)

546403

(Ø 28)

0,24

0,43

0,67

0,97

1,31

1,72

-

546405

(3/4”)

546406

(1”)

546407

(1 1/4”)

∆p

[kPa]

0,24

0,43

0,67

0,97

1,31

1,72

2,17

3,86

Portata max imp. [l/h]

(ΔT = 5 °C)

Diametro nominale

tubazione*

∆p

[kPa]

28

*Perdite di carico tubazioni r ~ 20-22 mm c.a./m (50 °C)
