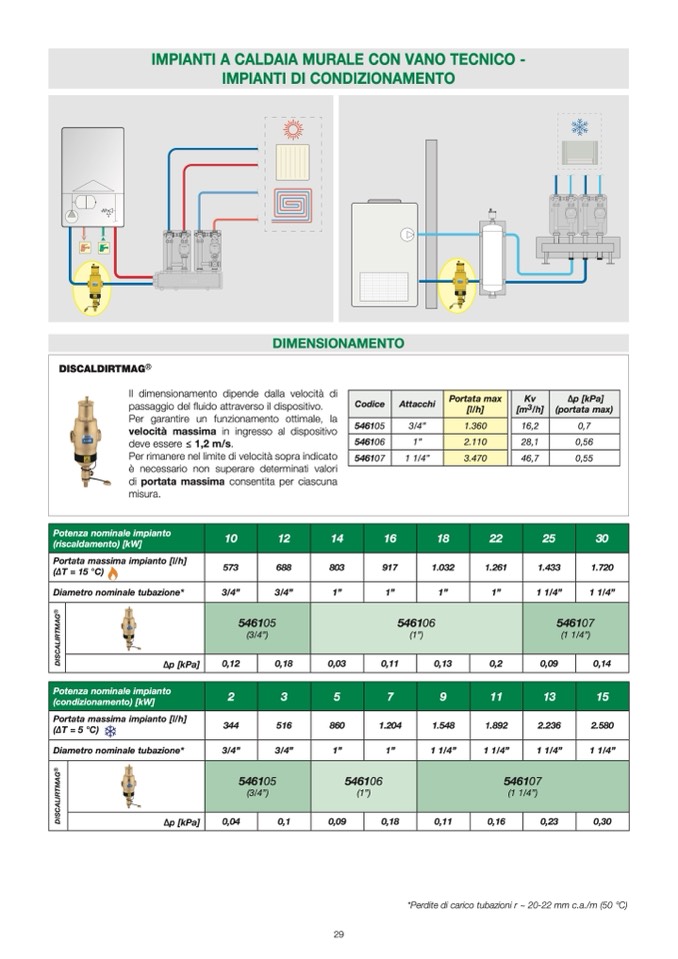

IMPIANTI A CALDAIA MURALE CON VANO TECNICO -

IMPIANTI DI CONDIZIONAMENTO

H

E

ffi

ig

c

h

iency

ycne

i

h

c

g

i

ffi

H

E

DIMENSIONAMENTO

DISCALDIRTMAG®

Il dimensionamento dipende dalla velocità di

passaggio del fluido attraverso il dispositivo.

Per garantire un funzionamento ottimale, la

velocità massima in ingresso al dispositivo

deve essere ≤ 1,2 m/s.

Per rimanere nel limite di velocità sopra indicato

è necessario non superare determinati valori

di portata massima consentita per ciascuna

misura.

Codice

Attacchi

Portata max

[l/h]

Kv

[m3/h]

∆p [kPa]

(portata max)

546105

3/4”

1.360

16,2

0,7

546106

1”

2.110

28,1

0,56

546107

1 1/4”

3.470

46,7

0,55

Potenza nominale impianto

(riscaldamento) [kW]

10

12

14

16

18

22

25

30

Portata massima impianto [l/h]

(∆T = 15 °C)

573

688

803

917

1.032

1.261

1.433

1.720

Diametro nominale tubazione*

3/4”

3/4”

1”

1”

1”

1”

1 1/4”

1 1/4”

∆p

[kPa]

D

I

S

C

A

L

I

R

T

M

A

G

®

546105

(3/4”)

0,12

0,18

0,03

0,11

546106

(1”)

0,13

0,2

0,09

546107

(1 1/4”)

0,14

Potenza nominale impianto

(condizionamento) [kW]

2

3

5

7

9

11

13

15

Portata massima impianto [l/h]

(∆T = 5 °C)

344

516

860

1.204

1.548

1.892

2.236

2.580

Diametro nominale tubazione*

3/4”

3/4”

1”

1”

1 1/4”

1 1/4”

1 1/4”

1 1/4”

∆p

[kPa]

D

I

S

C

A

L

I

R

T

M

A

G

®

546105

(3/4”)

546106

(1”)

0,04

0,1

0,09

0,18

0,11

0,16

546107

(1 1/4”)

0,23

0,30

29

*Perdite di carico tubazioni r ~ 20-22 mm c.a./m (50 °C)
