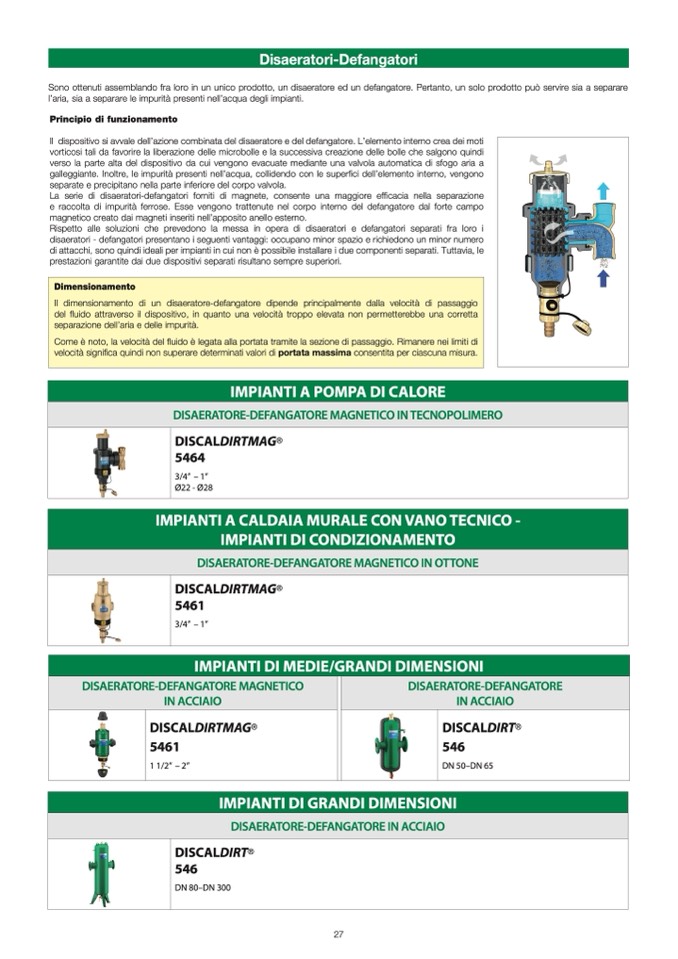

Disaeratori-Defangatori
Sono ottenuti assemblando fra loro in un unico prodotto, un disaeratore ed un defangatore. Pertanto, un solo prodotto pu
ò servire sia a separare
l’aria, sia a separare le impurità presenti nell’acqua degli impianti.
Principio di funzionamento
Il dispositivo si avvale dell’azione combinata del disaeratore e del defangatore. L’elemento interno crea dei moti
vorticosi tali da favorire la liberazione delle microbolle e la successiva creazione delle bolle che salgono quindi
verso la parte alta del dispositivo da cui vengono evacuate mediante una valvola automatica di sfogo aria a
galleggiante. Inoltre, le impurità presenti nell’acqua, collidendo con le superfici dell’elemento interno, vengono
separate e precipitano nella parte inferiore del corpo valvola.
La serie di disaeratori-defangatori forniti di magnete, consente una maggiore efficacia nella separazione
e raccolta di impurit
à ferrose. Esse vengono trattenute nel corpo interno del defangatore dal forte campo
magnetico creato dai magneti inseriti nell’apposito anello esterno.
Rispetto alle soluzioni che prevedono la messa in opera di disaeratori e defangatori separati fra loro i
disaeratori - defangatori presentano i seguenti vantaggi: occupano minor spazio e richiedono un minor numero
di attacchi, sono quindi ideali per impianti in cui non è possibile installare i due componenti separati. Tuttavia, le
prestazioni garantite dai due dispositivi separati risultano sempre superiori.
Dimensionamento
Il dimensionamento di un disaeratore-defangatore dipende principalmente dalla velocit
à di passaggio
del fluido attraverso il dispositivo, in quanto una velocità troppo elevata non permetterebbe una corretta
separazione dell’aria e delle impurit
à.
Come è noto, la velocità del fluido è legata alla portata tramite la sezione di passaggio. Rimanere nei limiti di
velocità significa quindi non superare determinati valori di portata massima consentita per ciascuna misura.
IMPIANTI A POMPA DI CALORE
DISAERATORE-DEFANGATORE MAGNETICO IN TECNOPOLIMERO
DISCALDIRTMAG
®
5464
3/4” – 1”
Ø22 - Ø28
IMPIANTI A CALDAIA MURALE CON VANO TECNICO -
IMPIANTI DI CONDIZIONAMENTO
DISAERATORE-DEFANGATORE MAGNETICO IN OTTONE
DISCALDIRTMAG
®
5461
3/4” – 1”
IMPIANTI DI MEDIE/GRANDI DIMENSIONI
DISAERATORE-DEFANGATORE MAGNETICO
IN ACCIAIO
DISAERATORE-DEFANGATORE
IN ACCIAIO
DISCALDIRTMAG
®
5461
1 1/2” – 2”
DISCALDIRT
®
546
DN 50–DN 65
IMPIANTI DI GRANDI DIMENSIONI
DISAERATORE-DEFANGATORE IN ACCIAIO
DISCALDIRT
®
546
DN 80–DN 300
27
