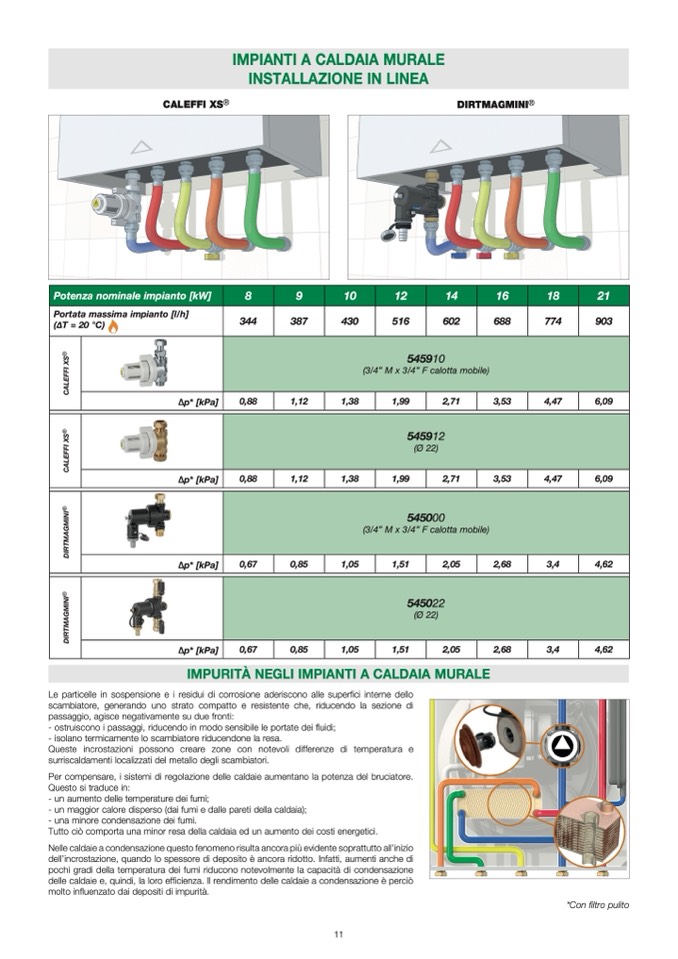

IMPIANTI A CALDAIA MURALE
INSTALLAZIONE IN LINEA
CALEFFI XS®
DIRTMAGMINI®
∆p*
[kPa]
∆p*
[kPa]
Le particelle in sospensione e i residui di corrosione aderiscono alle super
fici interne dello
scambiatore, generando uno strato compatto e resistente che, riducendo la sezione di
passaggio, agisce negativamente su due fronti:
- ostruiscono i passaggi, riducendo in modo sensibile le portate dei
fluidi;
- isolano termicamente lo scambiatore riducendone la resa.
Queste incrostazioni possono creare zone con notevoli differenze di temperatura e
surriscaldamenti localizzati del metallo degli scambiatori.
Per compensare, i sistemi di regolazione delle caldaie aumentano la potenza del bruciatore.
Questo si traduce in:
- un aumento delle temperature dei fumi;
- un maggior calore disperso (dai fumi e dalle pareti della caldaia);
- una minore condensazione dei fumi.
Tutto ci
ò comporta una minor resa della caldaia ed un aumento dei costi energetici.
Nelle caldaie a condensazione questo fenomeno risulta ancora più evidente soprattutto all’inizio
dell’incrostazione, quando lo spessore di deposito è ancora ridotto. Infatti, aumenti anche di
pochi gradi della temperatura dei fumi riducono notevolmente la capacit
à di condensazione
delle caldaie e, quindi, la loro ef
ficienza. Il rendimento delle caldaie a condensazione
è perciò
molto in
fluenzato dai depositi di impurità.
11
*Con filtro pulito
Potenza nominale impianto [kW]
8
9
10
12
14
16
18
21
Portata massima impianto [l/h]
(ΔT = 20 °C)
344
387
430
516
602
688
774
903
545910
(3/4” M x 3/4” F calotta mobile)
∆p*
[kPa]
0,88
1,12
1,38
1,99
2,71
3,53
4,47
6,09
545912
(Ø 22)
0,88
1,12
1,38
1,99
2,71
3,53
4,47
6,09
545000
(3/4” M x 3/4” F calotta mobile)
∆p*
[kPa]
0,67
0,85
1,05
1,51
2,05
2,68
3,4
4,62
545022
(Ø 22)
0,67
0,85
1,05
1,51
2,05
2,68
3,4
4,62
D
I
R
T
M
A
G
M
I
N
I
®
D
I
R
T
M
A
G
M
I
N
I
®
C
A
L
E
F
F
I
X
S
®
C
A
L
E
F
F
I
X
S
®
IMPURIT
À NEGLI IMPIANTI A CALDAIA MURALE
