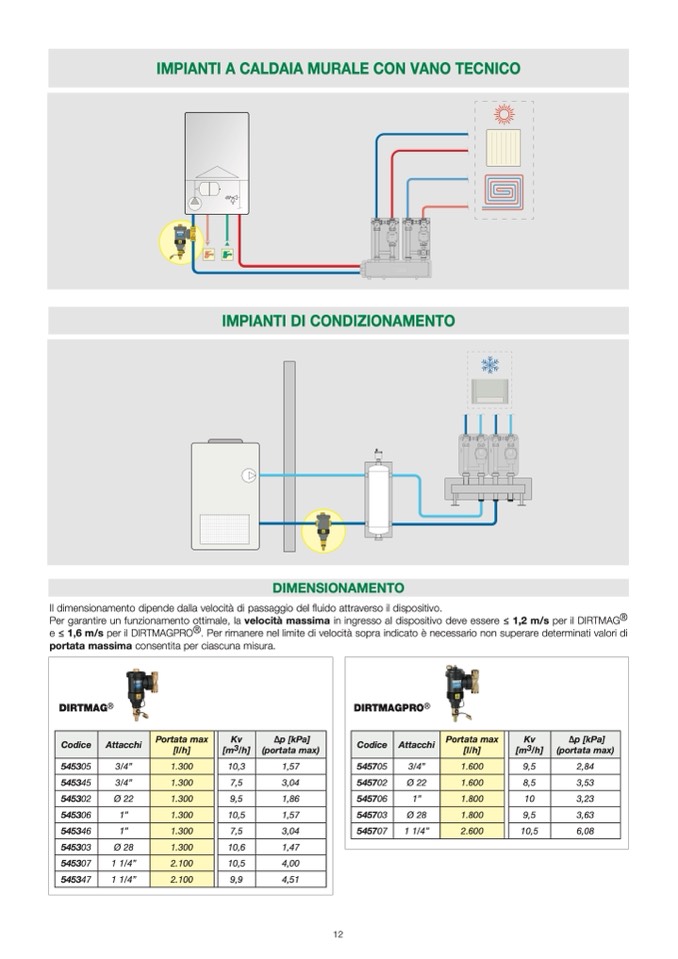

IMPIANTI A CALDAIA MURALE CON VANO TECNICO

H

E

ffi

ig

c

h

iency

ycne

i

h

c

g

i

ffi

H

E

H

E

ffi

ig

c

h

iency

ycne

i

h

c

g

i

ffi

H

E

IMPIANTI DI CONDIZIONAMENTO

DIMENSIONAMENTO

Il dimensionamento dipende dalla velocit

à di passaggio del

fluido attraverso il dispositivo.

®

Per garantire un funzionamento ottimale, la velocit

à massima in ingresso al dispositivo deve essere ≤ 1,2 m/s per il DIRTMAG

e ≤ 1,6 m/s per il DIRTMAGPRO®. Per rimanere nel limite di velocit

à sopra indicato è necessario non superare determinati valori di

portata massima consentita per ciascuna misura.

DIRTMAG®

Codice

Attacchi

Portata max

[l/h]

Kv

[m3/h]

∆p [kPa]

(portata max)

545305

3/4”

1.300

10,3

1,57

545345

3/4”

1.300

7,5

3,04

545302

Ø 22

1.300

9,5

1,86

545306

1”

1.300

10,5

1,57

545346

1”

1.300

7,5

3,04

545303

Ø 28

1.300

10,6

1,47

545307

1 1/4”

2.100

2.100

10,5

4,00

545347

1 1/4”

9,9

4,51

DIRTMAGPRO®

Codice

Attacchi

Portata max

[l/h]

Kv

[m3/h]

∆p [kPa]

(portata max)

545705

3/4”

1.600

9,5

2,84

545702

Ø 22

1.600

8,5

3,53

545706

1”

1.800

10

3,23

545703

Ø 28

1.800

9,5

3,63

545707

1 1/4”

2.600

10,5

6,08

12
