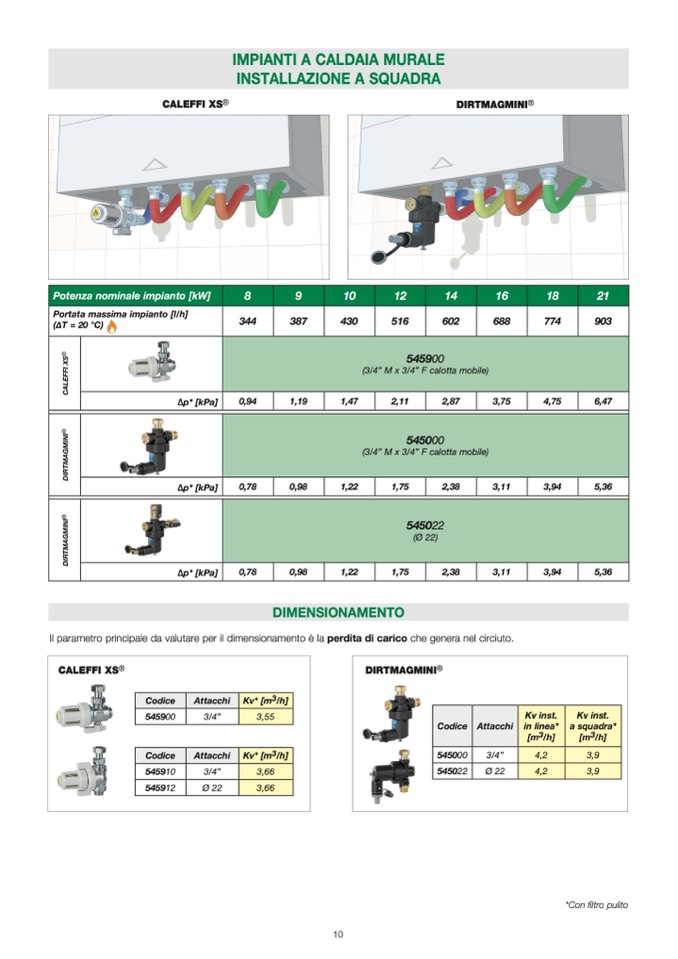

IMPIANTI A CALDAIA MURALE

INSTALLAZIONE A SQUADRA

CALEFFI XS®

DIRTMAGMINI®

∆p*

[kPa]

∆p*

[kPa]

Il parametro principale da valutare per il dimensionamento è la perdita di carico che genera nel circiuto.

10

*Con

filtro pulito

Potenza nominale impianto [kW]

8

9

10

12

14

16

18

21

Portata massima impianto [l/h]

(ΔT = 20 °C)

344

387

430

516

602

688

774

903

545900

(3/4” M x 3/4” F calotta mobile)

0,94

1,19

1,47

2,11

2,87

3,75

4,75

6,47

545000

(3/4” M x 3/4” F calotta mobile)

∆p*

[kPa]

0,78

0,98

1,22

1,75

2,38

3,11

3,94

5,36

545022

(Ø 22)

0,78

0,98

1,22

1,75

2,38

3,11

3,94

5,36

D

I

R

T

M

A

G

M

I

N

I

®

D

I

R

T

M

A

G

M

I

N

I

®

C

A

L

E

F

F

I

X

S

®

DIMENSIONAMENTO

CALEFFI XS®

Codice

Attacchi

Kv* [m3/h]

545900

3/4”

3,55

Codice

Attacchi

Kv* [m3/h]

545910

3/4”

3,66

545912

Ø 22

3,66

DIRTMAGMINI®

Codice

Attacchi

Kv inst.

in linea*

[m3/h]

Kv inst.

a squadra*

[m3/h]

545000

3/4”

4,2

3,9

545022

Ø 22

4,2

3,9
