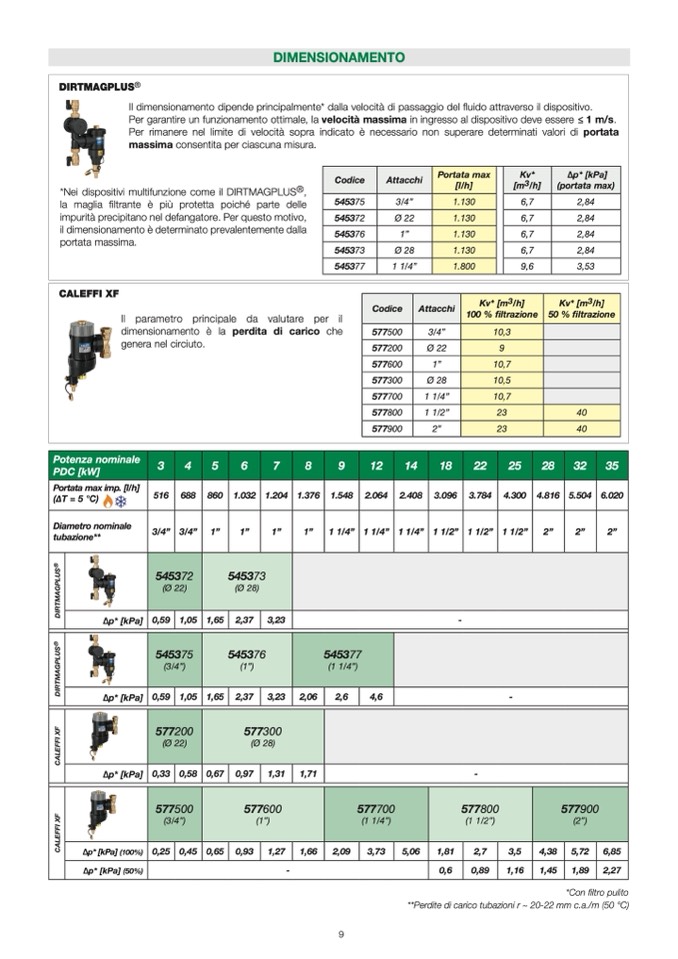

DIMENSIONAMENTO
DIRTMAGPLUS®
Il dimensionamento dipende principalmente* dalla velocità di passaggio del fluido attraverso il dispositivo.
Per garantire un funzionamento ottimale, la velocità massima in ingresso al dispositivo deve essere ≤ 1 m/s.
Per rimanere nel limite di velocità sopra indicato è necessario non superare determinati valori di portata
massima consentita per ciascuna misura.
*Nei dispositivi multifunzione come il DIRTMAGPLUS®,
la maglia filtrante è più protetta poiché parte delle
impurità precipitano nel defangatore. Per questo motivo,
il dimensionamento
è determinato prevalentemente dalla
portata massima.
Codice
Attacchi
Portata max
[l/h]
6,7
2,84
6,7
2,84
6,7
2,84
6,7
2,84
9,6
3,53
Kv*
[m3/h]
∆p* [kPa]
(portata max)
545375
3/4”
1.130
545372
Ø 22
1.130
545376
1”
1.130
545373
Ø 28
1.130
545377
1 1/4”
1.800
CALEFFI XF
Codice
Attacchi
Kv* [m3/h]
100 % filtrazione
Kv* [m3/h]
50 %
filtrazione
577500
3/4”
10,3
577200
Ø 22
9
577600
1”
10,7
577300
Ø 28
10,5
577700
1 1/4”
10,7
577800
1 1/2”
23
40
577900
2”
23
40
Il parametro principale da valutare per il
dimensionamento è la perdita di carico che
genera nel circiuto.
Potenza nominale
PDC [kW]
3
4
5
6
7
8
9
12
14
18
22
25
28
32
35
516
688
860
1.032
1.204
1.376
1.548
2.064
2.408
3.096
3.784
4.300
4.816
5.504
6.020
3/4”
3/4”
1”
1”
1”
1”
1 1/4”
1 1/4”
1 1/4”
1 1/2”
1 1/2”
1 1/2”
2”
2”
2”
545372
(Ø 22)
545373
(Ø 28)
0,59
1,05
1,65
2,37
3,23
-
545375
(3/4”)
545376
(1”)
545377
(1 1/4”)
∆p*
[kPa]
0,59
1,05
1,65
2,37
3,23
2,06
2,6
4,6
-
577200
(Ø 22)
577300
(Ø 28)
0,33
0,58
0,67
0,97
1,31
1,71
-
577500
(3/4”)
577600
(1”)
577700
(1 1/4”)
577800
(1 1/2”)
577900
(2”)
0,25
0,45
0,65
0,93
1,27
1,66
2,09
3,73
5,06
1,81
2,7
3,5
4,38
5,72
6,85
-
0,6
0,89
1,16
1,45
1,89
2,27
Portata max imp. [l/h]
(ΔT = 5 °C)
Diametro nominale
tubazione**
∆p*
[kPa]
∆p*
[kPa]
∆p*
[kPa] (100%)
∆p*
[kPa] (50%)
9
*Con
filtro pulito
**Perdite di carico tubazioni r ~ 20-22 mm c.a./m (50 °C)
