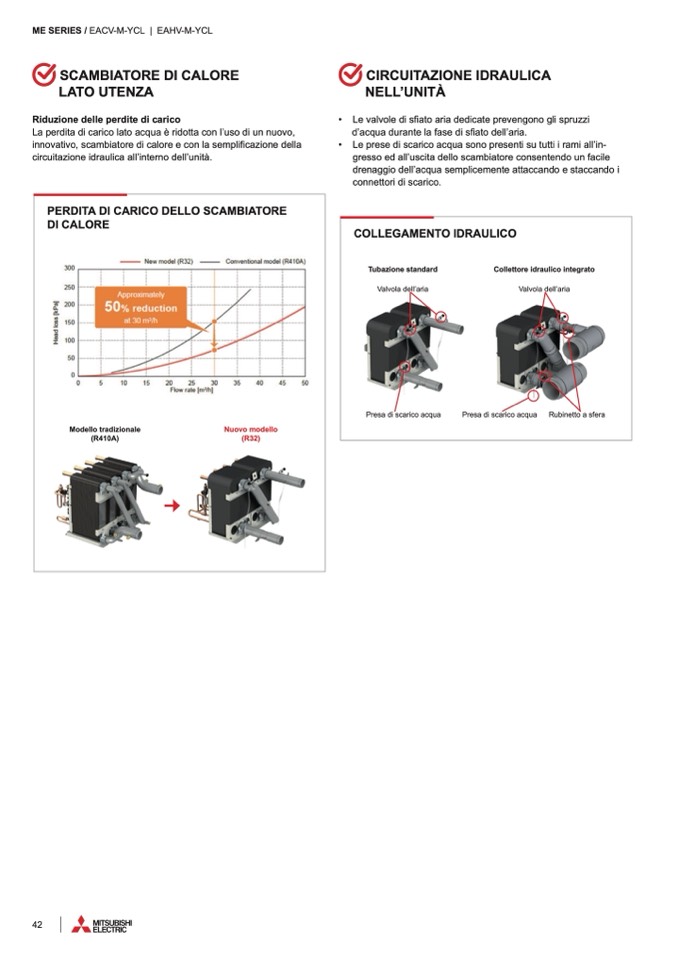

ME SERIES / EACV-M-YCL | EAHV-M-YCL

SCAMBIATORE DI CALORE

LATO UTENZA

Riduzione delle perdite di carico

La perdita di carico lato acqua è ridotta con l’uso di un nuovo,

innovativo, scambiatore di calore e con la semplificazione della

circuitazione idraulica all’interno dell’unità.

CIRCUITAZIONE IDRAULICA

NELL’UNIT

À

• Le valvole di s

fiato aria dedicate prevengono gli spruzzi

d’acqua durante la fase di sfiato dell’aria.

• Le prese di scarico acqua sono presenti su tutti i rami all’in-

gresso ed all’uscita dello scambiatore consentendo un facile

drenaggio dell’acqua semplicemente attaccando e staccando i

connettori di scarico.

PERDITA DI CARICO DELLO SCAMBIATORE

DI CALORE

Modello tradizionale

Nuovo modello

(R410A)

(R32)

COLLEGAMENTO IDRAULICO

Tubazione standard

Valvola dell’aria

Presa di scarico acqua

Collettore idraulico integrato

Valvola dell’aria

Presa di scarico acqua Rubinetto a sfera

42
