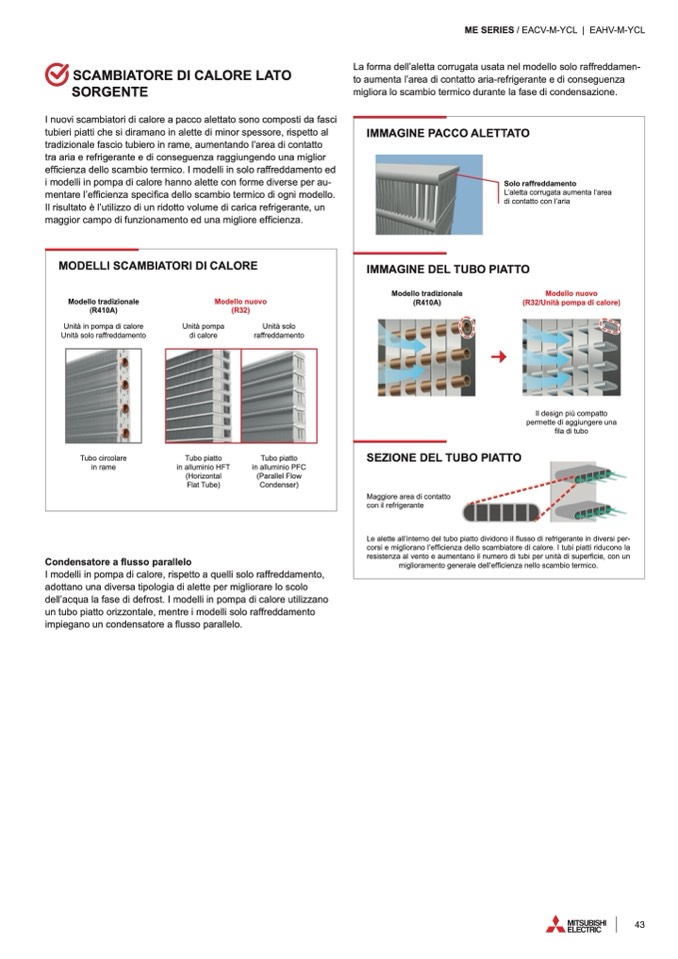

SCAMBIATORE DI CALORE LATO
SORGENTE
I nuovi scambiatori di calore a pacco alettato sono composti da fasci
tubieri piatti che si diramano in alette di minor spessore, rispetto al
tradizionale fascio tubiero in rame, aumentando l’area di contatto
tra aria e refrigerante e di conseguenza raggiungendo una miglior
ef
ficienza dello scambio termico. I modelli in solo raffreddamento ed
i modelli in pompa di calore hanno alette con forme diverse per au-
mentare l’ef
ficienza specifica dello scambio termico di ogni modello.
Il risultato è l’utilizzo di un ridotto volume di carica refrigerante, un
maggior campo di funzionamento ed una migliore efficienza.
Condensatore a flusso parallelo
I modelli in pompa di calore, rispetto a quelli solo raffreddamento,
adottano una diversa tipologia di alette per migliorare lo scolo
dell’acqua la fase di defrost. I modelli in pompa di calore utilizzano
un tubo piatto orizzontale, mentre i modelli solo raffreddamento
impiegano un condensatore a
flusso parallelo.
La forma dell’aletta corrugata usata nel modello solo raffreddamen-
to aumenta l’area di contatto aria-refrigerante e di conseguenza
migliora lo scambio termico durante la fase di condensazione.
ME SERIES / EACV-M-YCL | EAHV-M-YCL
IMMAGINE PACCO ALETTATO
Solo raffreddamento
L’aletta corrugata aumenta l’area
di contatto con l’aria
IMMAGINE DEL TUBO PIATTO
Modello tradizionale
(R410A)
SEZIONE DEL TUBO PIATTO
Maggiore area di contatto
con il refrigerante
Modello nuovo
(R32/Unità pompa di calore)
Il design più compatto
permette di aggiungere una
fila di tubo
Le alette all’interno del tubo piatto dividono il flusso di refrigerante in diversi per-
corsi e migliorano l’ef
ficienza dello scambiatore di calore. I tubi piatti riducono la
resistenza al vento e aumentano il numero di tubi per unità di superficie, con un
miglioramento generale dell’ef
ficienza nello scambio termico.
MODELLI SCAMBIATORI DI CALORE
Modello tradizionale
(R410A)
Unit
à in pompa di calore
Unit
à solo raffreddamento
Tubo circolare
in rame
Modello nuovo
(R32)
Unità pompa
di calore
Tubo piatto
in alluminio HFT
(Horizontal
Flat Tube)
Unit
à solo
raffreddamento
Tubo piatto
in alluminio PFC
(Parallel Flow
Condenser)
