Caleffi - RIDUTTORI DI PRESSIONE PER IMPIANTI IDROSANITARI

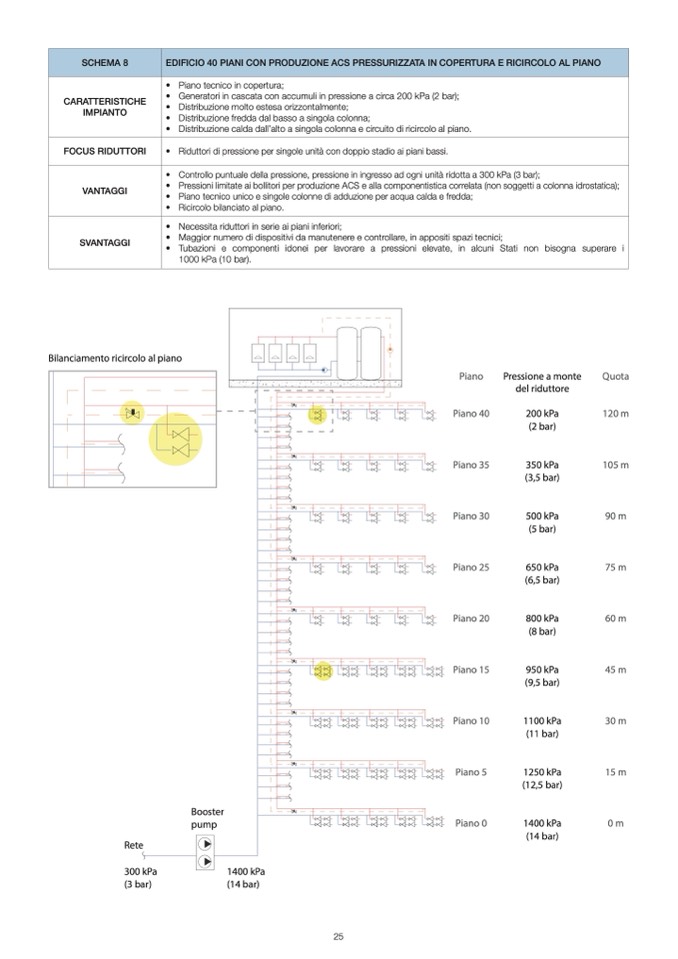

SCHEMA 8

EDIFICIO 40 PIANI CON PRODUZIONE ACS PRESSURIZZATA IN COPERTURA E RICIRCOLO AL PIANO

CARATTERISTICHE

IMPIANTO

• Piano tecnico in copertura;

• Generatori in cascata con accumuli in pressione a circa 200 kPa (2 bar);

• Distribuzione molto estesa orizzontalmente;

• Distribuzione fredda dal basso a singola colonna;

• Distribuzione calda dall’alto a singola colonna e circuito di ricircolo al piano.

FOCUS RIDUTTORI

• Riduttori di pressione per singole unit

à con doppio stadio ai piani bassi.

VANTAGGI

• Controllo puntuale della pressione, pressione in ingresso ad ogni unità ridotta a 300 kPa (3 bar);

• Pressioni limitate ai bollitori per produzione ACS e alla componentistica correlata (non soggetti a colonna idrostatica);

• Piano tecnico unico e singole colonne di adduzione per acqua calda e fredda;

• Ricircolo bilanciato al piano.

SVANTAGGI

• Necessita riduttori in serie ai piani inferiori;

• Maggior numero di dispositivi da manutenere e controllare, in appositi spazi tecnici;

• Tubazioni e componenti idonei per lavorare a pressioni elevate, in alcuni Stati non bisogna superare i

1000 kPa (10 bar).

Bilanciamento ricircolo al piano

Booster

pump

Piano

Piano 40

Piano 35

Piano 30

Piano 25

Piano 20

Piano 15

Piano 10

Piano 5

Piano 0

Pressione a monte

del riduttore

200 kPa

(2 bar)

350 kPa

(3,5 bar)

500 kPa

(5 bar)

650 kPa

(6,5 bar)

800 kPa

(8 bar)

950 kPa

(9,5 bar)

1100 kPa

(11 bar)

1250 kPa

(12,5 bar)

1400 kPa

(14 bar)

Quota

120 m

105 m

90 m

75 m

60 m

45 m

30 m

15 m

0 m

Rete

300 kPa

(3 bar)

1400 kPa

(14 bar)
