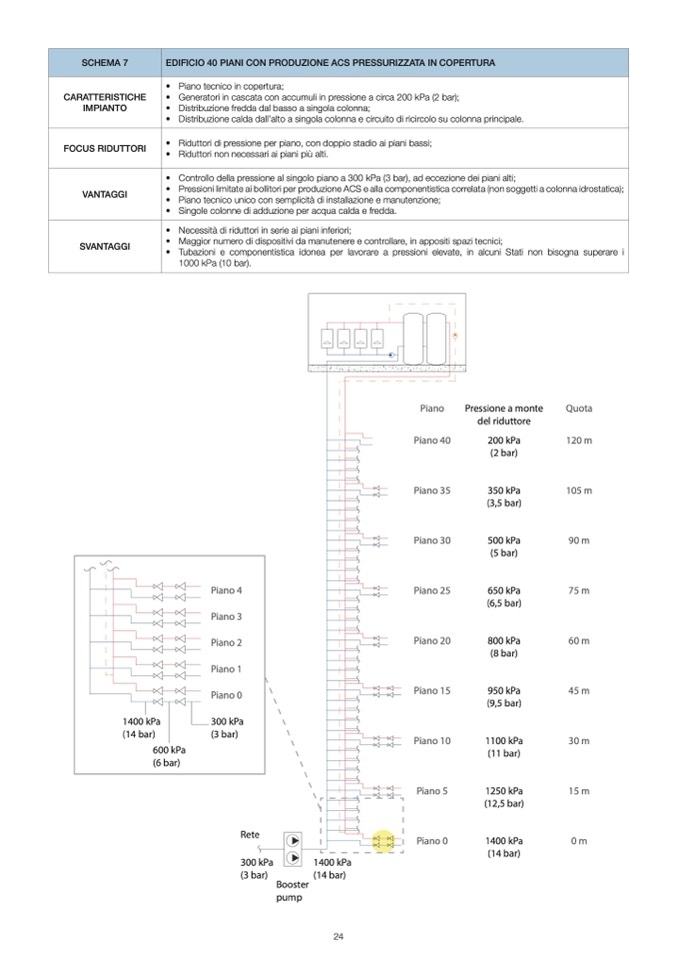

SCHEMA 7

EDIFICIO 40 PIANI CON PRODUZIONE ACS PRESSURIZZATA IN COPERTURA

CARATTERISTICHE

IMPIANTO

FOCUS RIDUTTORI

VANTAGGI

SVANTAGGI

• Piano tecnico in copertura;

• Generatori in cascata con accumuli in pressione a circa 200 kPa (2 bar);

• Distribuzione fredda dal basso a singola colonna;

• Distribuzione calda dall’alto a singola colonna e circuito di ricircolo su colonna principale.

• Riduttori di pressione per piano, con doppio stadio ai piani bassi;

• Riduttori non necessari ai piani pi

ù alti.

• Controllo della pressione al singolo piano a 300 kPa (3 bar), ad eccezione dei piani alti;

• Pressioni limitate ai bollitori per produzione ACS e alla componentistica correlata (non soggetti a colonna idrostatica);

• Piano tecnico unico con semplicità di installazione e manutenzione;

• Singole colonne di adduzione per acqua calda e fredda.

• Necessit

à di riduttori in serie ai piani inferiori;

• Maggior numero di dispositivi da manutenere e controllare, in appositi spazi tecnici;

• Tubazioni e componentistica idonea per lavorare a pressioni elevate, in alcuni Stati non bisogna superare i

1400 kPa

(14 bar)

600 kPa

(6 bar)

Piano 4

Piano 3

Piano 2

Piano 1

Piano 0

300 kPa

(3 bar)

Rete

300 kPa

(3 bar)

Piano

Piano 40

Piano 35

Piano 30

Piano 25

Piano 20

Piano 15

Piano 10

Piano 5

Piano 0

Pressione a monte

del riduttore

200 kPa

(2 bar)

350 kPa

(3,5 bar)

500 kPa

(5 bar)

650 kPa

(6,5 bar)

800 kPa

(8 bar)

950 kPa

(9,5 bar)

1100 kPa

(11 bar)

1250 kPa

(12,5 bar)

1400 kPa

(14 bar)

Quota

120 m

105 m

90 m

75 m

60 m

45 m

30 m

15 m

0 m

1000 kPa (10 bar).

1400 kPa

Booster

(14 bar)

pump
