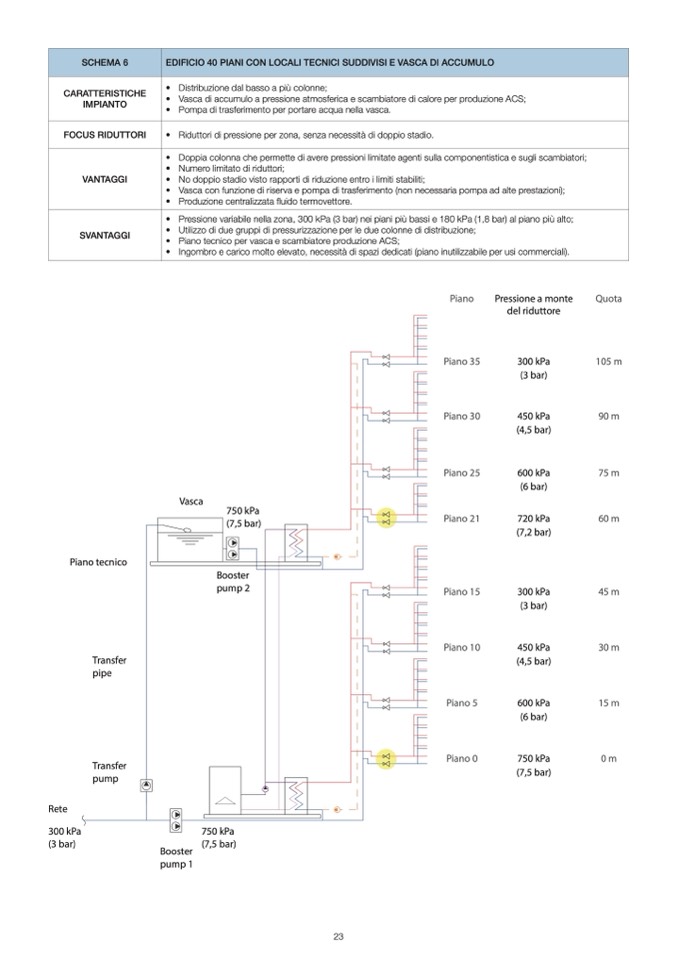

SCHEMA 6

EDIFICIO 40 PIANI CON LOCALI TECNICI SUDDIVISI E VASCA DI ACCUMULO

CARATTERISTICHE

IMPIANTO

• Distribuzione dal basso a pi

ù colonne;

• Vasca di accumulo a pressione atmosferica e scambiatore di calore per produzione ACS;

• Pompa di trasferimento per portare acqua nella vasca.

FOCUS RIDUTTORI

• Riduttori di pressione per zona, senza necessit

à di doppio stadio.

VANTAGGI

• Doppia colonna che permette di avere pressioni limitate agenti sulla componentistica e sugli scambiatori;

• Numero limitato di riduttori;

• No doppio stadio visto rapporti di riduzione entro i limiti stabiliti;

• Vasca con funzione di riserva e pompa di trasferimento (non necessaria pompa ad alte prestazioni);

• Produzione centralizzata

fluido termovettore.

SVANTAGGI

• Pressione variabile nella zona, 300 kPa (3 bar) nei piani più bassi e 180 kPa (1,8 bar) al piano pi

ù alto;

• Utilizzo di due gruppi di pressurizzazione per le due colonne di distribuzione;

• Piano tecnico per vasca e scambiatore produzione ACS;

• Ingombro e carico molto elevato, necessità di spazi dedicati (piano inutilizzabile per usi commerciali).

Vasca

(7,5 bar)

Piano

Piano 35

Piano 30

Piano 25

Piano 21

Piano 15

Piano 10

Piano 5

Piano 0

Pressione a monte

del riduttore

300 kPa

(3 bar)

450 kPa

(4,5 bar)

600 kPa

(6 bar)

720 kPa

(7,2 bar)

300 kPa

(3 bar)

450 kPa

(4,5 bar)

600 kPa

(6 bar)

750 kPa

(7,5 bar)

Quota

105 m

90 m

75 m

60 m

45 m

30 m

15 m

0m

750 kPa

Piano tecnico

Transfer

pipe

Transfer

pump

Rete

Booster

pump 2

300 kPa

(3 bar)

Booster

pump 1

750 kPa

(7,5 bar)
