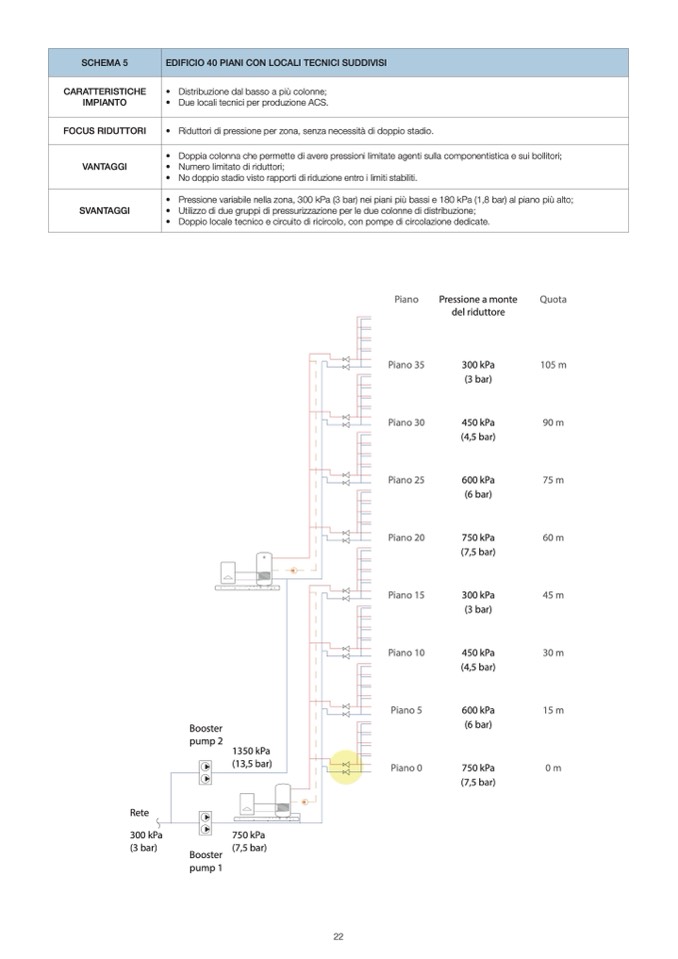

SCHEMA 5

EDIFICIO 40 PIANI CON LOCALI TECNICI SUDDIVISI

CARATTERISTICHE

IMPIANTO

• Distribuzione dal basso a pi

ù colonne;

• Due locali tecnici per produzione ACS.

FOCUS RIDUTTORI

•

Riduttori di pressione per zona, senza necessit

à di doppio stadio.

VANTAGGI

• Doppia colonna che permette di avere pressioni limitate agenti sulla componentistica e sui bollitori;

• Numero limitato di riduttori;

• No doppio stadio visto rapporti di riduzione entro i limiti stabiliti.

SVANTAGGI

• Pressione variabile nella zona, 300 kPa (3 bar) nei piani più bassi e 180 kPa (1,8 bar) al piano pi

ù alto;

• Utilizzo di due gruppi di pressurizzazione per le due colonne di distribuzione;

• Doppio locale tecnico e circuito di ricircolo, con pompe di circolazione dedicate.

Booster

pump 2

Booster

pump 1

1350 kPa

(13,5 bar)

750 kPa

(7,5 bar)

Piano

Piano 35

Piano 30

Piano 25

Piano 20

Piano 15

Piano 10

Piano 5

Piano 0

Pressione a monte

del riduttore

300 kPa

(3 bar)

450 kPa

(4,5 bar)

600 kPa

(6 bar)

750 kPa

(7,5 bar)

300 kPa

(3 bar)

450 kPa

(4,5 bar)

600 kPa

(6 bar)

750 kPa

(7,5 bar)

Quota

105 m

90 m

75 m

60 m

45 m

30 m

15 m

0m

Rete

300 kPa

(3 bar)
