Edi

fici alti

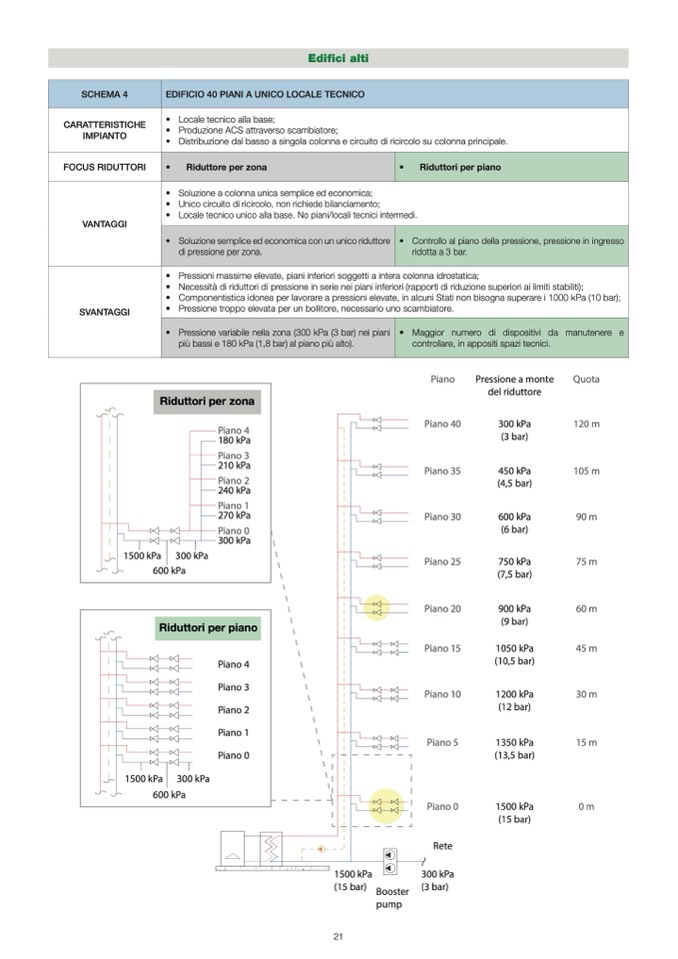

SCHEMA 4

EDIFICIO 40 PIANI A UNICO LOCALE TECNICO

CARATTERISTICHE

IMPIANTO

• Locale tecnico alla base;

• Produzione ACS attraverso scambiatore;

• Distribuzione dal basso a singola colonna e circuito di ricircolo su colonna principale.

FOCUS RIDUTTORI

•

Riduttore per zona

•

Riduttori per piano

VANTAGGI

• Soluzione a colonna unica semplice ed economica;

• Unico circuito di ricircolo, non richiede bilanciamento;

• Locale tecnico unico alla base. No piani/locali tecnici intermedi.

• Soluzione semplice ed economica con un unico riduttore

di pressione per zona.

• Controllo al piano della pressione, pressione in ingresso

ridotta a 3 bar.

SVANTAGGI

• Pressioni massime elevate, piani inferiori soggetti a intera colonna idrostatica;

• Necessità di riduttori di pressione in serie nei piani inferiori (rapporti di riduzione superiori ai limiti stabiliti);

• Componentistica idonea per lavorare a pressioni elevate, in alcuni Stati non bisogna superare i 1000 kPa (10 bar);

• Pressione troppo elevata per un bollitore, necessario uno scambiatore.

• Pressione variabile nella zona (300 kPa (3 bar) nei piani

più bassi e 180 kPa (1,8 bar) al piano più alto).

• Maggior numero di dispositivi da manutenere e

controllare, in appositi spazi tecnici.

Piano

Piano 40

Piano 35

Piano 30

Piano 25

Piano 20

Piano 15

Piano 10

Piano 5

Piano 0

Rete

300 kPa

(3 bar)

Pressione a monte

del riduttore

Quota

120 m

105 m

90 m

75 m

60 m

45 m

30 m

15 m

0m

Riduttori per zona

Piano 4

180 kPa

1500 kPa

300 kPa

300 kPa

600 kPa

Piano 3

210 kPa

Piano 2

240 kPa

Piano 1

270 kPa

Piano 0

300 kPa

(3 bar)

450 kPa

(4,5 bar)

600 kPa

(6 bar)

750 kPa

(7,5 bar)

900 kPa

(9 bar)

1050 kPa

(10,5 bar)

1200 kPa

(12 bar)

1350 kPa

(13,5 bar)

1500 kPa

(15 bar)

Riduttori per piano

1500 kPa

600 kPa

300 kPa

Piano 4

Piano 3

Piano 2

Piano 1

Piano 0

1500 kPa

(15 bar)

Booster

pump
