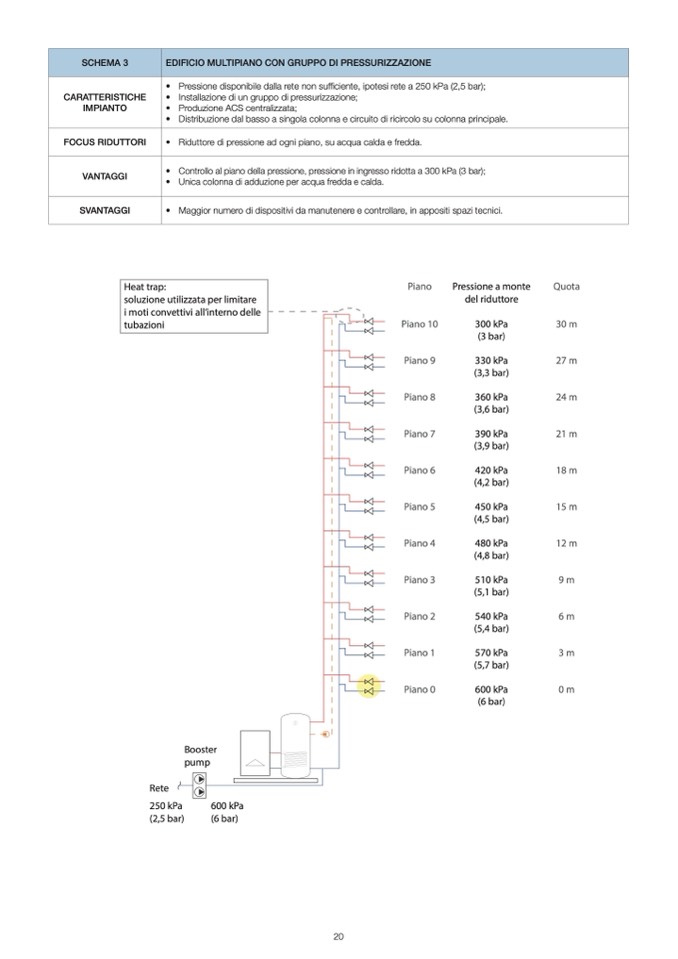

SCHEMA 3

EDIFICIO MULTIPIANO CON GRUPPO DI PRESSURIZZAZIONE

CARATTERISTICHE

IMPIANTO

• Pressione disponibile dalla rete non sufficiente, ipotesi rete a 250 kPa (2,5 bar);

• Installazione di un gruppo di pressurizzazione;

• Produzione ACS centralizzata;

• Distribuzione dal basso a singola colonna e circuito di ricircolo su colonna principale.

FOCUS RIDUTTORI

SVANTAGGI

• Riduttore di pressione ad ogni piano, su acqua calda e fredda.

• Maggior numero di dispositivi da manutenere e controllare, in appositi spazi tecnici.

VANTAGGI

• Controllo al piano della pressione, pressione in ingresso ridotta a 300 kPa (3 bar);

• Unica colonna di adduzione per acqua fredda e calda.

Heat trap:

soluzione utilizzata per limitare

i moti convettivi all’interno delle

tubazioni

Piano

Piano 10

Piano 9

Piano 8

Piano 7

Piano 6

Piano 5

Piano 4

Piano 3

Piano 2

Piano 1

Piano 0

Pressione a monte

del riduttore

300 kPa

(3 bar)

330 kPa

(3,3 bar)

360 kPa

(3,6 bar)

390 kPa

(3,9 bar)

420 kPa

(4,2 bar)

450 kPa

(4,5 bar)

480 kPa

(4,8 bar)

510 kPa

(5,1 bar)

540 kPa

(5,4 bar)

570 kPa

(5,7 bar)

600 kPa

(6 bar)

Quota

30 m

27 m

24 m

21 m

18 m

15 m

12 m

9m

6m

3m

0m

Booster

pump

Rete

250 kPa

600 kPa

(2,5 bar)

(6 bar)
