VANTAGGI

• Soluzione semplice ed economica con un unico riduttore di pressione.

Edi

fici multipiano

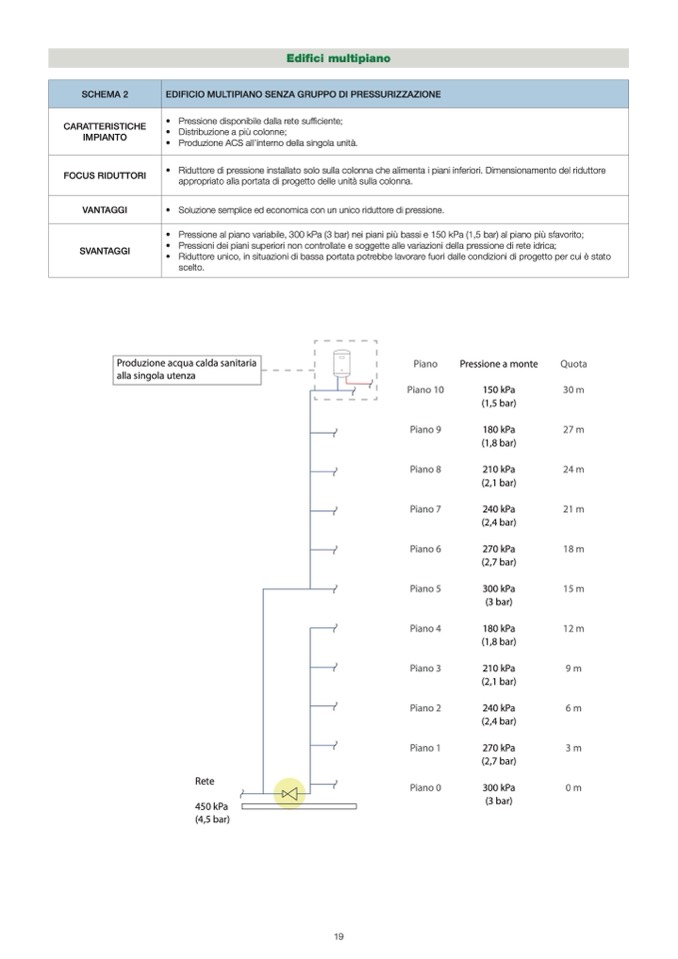

SCHEMA 2

EDIFICIO MULTIPIANO SENZA GRUPPO DI PRESSURIZZAZIONE

CARATTERISTICHE

IMPIANTO

• Pressione disponibile dalla rete sufficiente;

• Distribuzione a più colonne;

• Produzione ACS all’interno della singola unit

à.

FOCUS RIDUTTORI

• Riduttore di pressione installato solo sulla colonna che alimenta i piani inferiori. Dimensionamento del riduttore

appropriato alla portata di progetto delle unit

à sulla colonna.

SVANTAGGI

• Pressione al piano variabile, 300 kPa (3 bar) nei piani pi

ù bassi e 150 kPa (1,5 bar) al piano più sfavorito;

• Pressioni dei piani superiori non controllate e soggette alle variazioni della pressione di rete idrica;

• Riduttore unico, in situazioni di bassa portata potrebbe lavorare fuori dalle condizioni di progetto per cui

è stato

scelto.

Produzione acqua calda sanitaria

alla singola utenza

Rete

450 kPa

(4,5 bar)

Piano

Piano 10

Piano 9

Piano 8

Piano 7

Piano 6

Piano 5

Piano 4

Piano 3

Piano 2

Piano 1

Piano 0

Pressione a monte

150 kPa

(1,5 bar)

180 kPa

(1,8 bar)

210 kPa

(2,1 bar)

240 kPa

(2,4 bar)

270 kPa

(2,7 bar)

300 kPa

(3 bar)

180 kPa

(1,8 bar)

210 kPa

(2,1 bar)

240 kPa

(2,4 bar)

270 kPa

(2,7 bar)

300 kPa

(3 bar)

Quota

30 m

27 m

24 m

21 m

18 m

15 m

12 m

9m

6m

3m

0m
