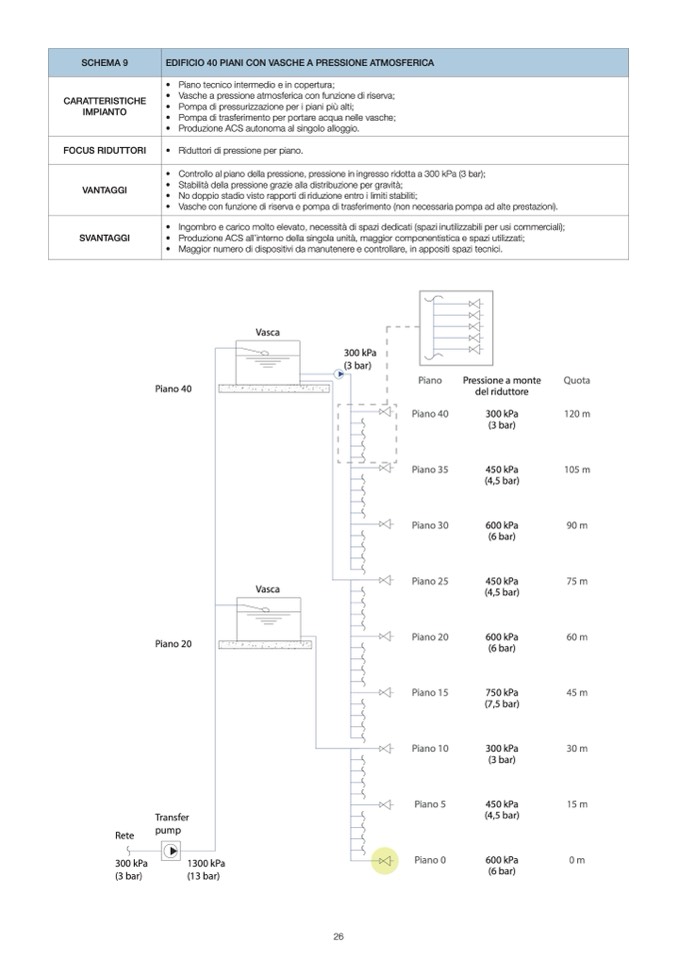

SCHEMA 9

EDIFICIO 40 PIANI CON VASCHE A PRESSIONE ATMOSFERICA

CARATTERISTICHE

IMPIANTO

• Piano tecnico intermedio e in copertura;

• Vasche a pressione atmosferica con funzione di riserva;

• Pompa di pressurizzazione per i piani più alti;

• Pompa di trasferimento per portare acqua nelle vasche;

• Produzione ACS autonoma al singolo alloggio.

FOCUS RIDUTTORI

• Riduttori di pressione per piano.

VANTAGGI

• Controllo al piano della pressione, pressione in ingresso ridotta a 300 kPa (3 bar);

• Stabilità della pressione grazie alla distribuzione per gravità;

• No doppio stadio visto rapporti di riduzione entro i limiti stabiliti;

• Vasche con funzione di riserva e pompa di trasferimento (non necessaria pompa ad alte prestazioni).

SVANTAGGI

• Ingombro e carico molto elevato, necessità di spazi dedicati (spazi inutilizzabili per usi commerciali);

• Produzione ACS all’interno della singola unità, maggior componentistica e spazi utilizzati;

• Maggior numero di dispositivi da manutenere e controllare, in appositi spazi tecnici.

Vasca

Piano 40

Piano

Piano 40

Piano 35

Piano 30

Piano 25

Piano 20

Piano 15

Piano 10

Piano 5

Piano 0

Pressione a monte

del riduttore

300 kPa

(3 bar)

450 kPa

(4,5 bar)

600 kPa

(6 bar)

450 kPa

(4,5 bar)

600 kPa

(6 bar)

750 kPa

(7,5 bar)

300 kPa

(3 bar)

450 kPa

(4,5 bar)

600 kPa

(6 bar)

Quota

120 m

105 m

90 m

75 m

60 m

45 m

30 m

15 m

0m

300 kPa

(3 bar)

Vasca

Piano 20

Rete

300 kPa

(3 bar)

Transfer

pump

1300 kPa

(13 bar)
