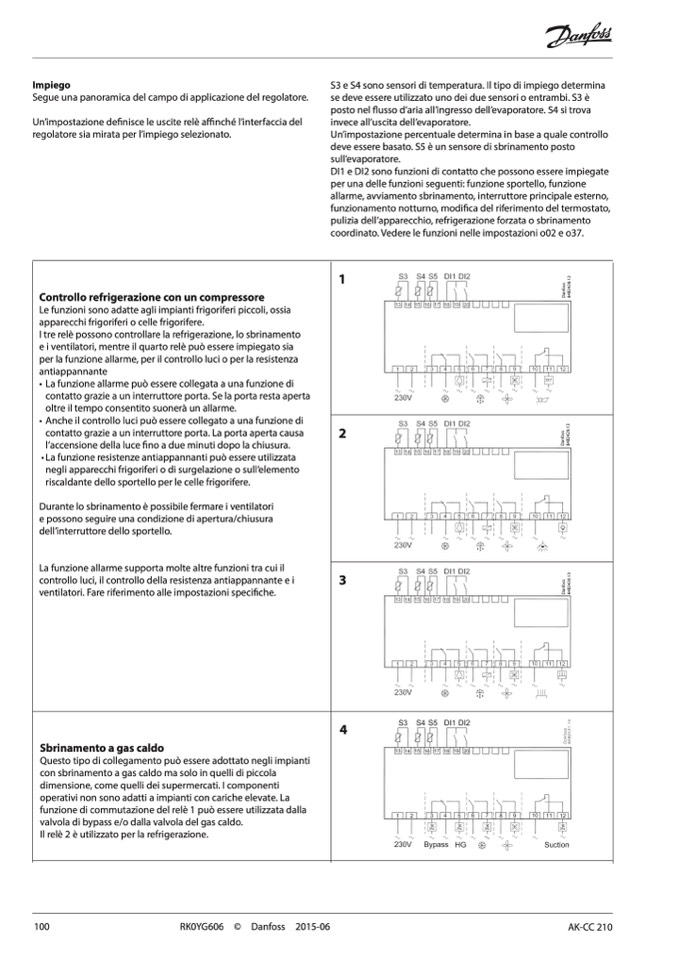

Impiego
Segue una panoramica del campo di applicazione del regolatore.
Un’impostazione definisce le uscite rel
è affinché l’interfaccia del
regolatore sia mirata per l’impiego selezionato.
S3 e S4 sono sensori di temperatura. Il tipo di impiego determina
se deve essere utilizzato uno dei due sensori o entrambi. S3 è
posto nel flusso d’aria all’ingresso dell’evaporatore. S4 si trova
invece all’uscita dell’evaporatore.
Un’impostazione percentuale determina in base a quale controllo
deve essere basato. S5 è un sensore di sbrinamento posto
sull’evaporatore.
DI1 e DI2 sono funzioni di contatto che possono essere impiegate
per una delle funzioni seguenti: funzione sportello, funzione
allarme, avviamento sbrinamento, interruttore principale esterno,
funzionamento notturno, modifica del riferimento del termostato,
pulizia dell’apparecchio, refrigerazione forzata o sbrinamento
coordinato. Vedere le funzioni nelle impostazioni o02 e o37.
1
2
3
4
Controllo refrigerazione con un compressore
Le funzioni sono adatte agli impianti frigoriferi piccoli, ossia
apparecchi frigoriferi o celle frigorifere.
I tre relè possono controllare la refrigerazione, lo sbrinamento
e i ventilatori, mentre il quarto relè può essere impiegato sia
per la funzione allarme, per il controllo luci o per la resistenza
antiappannante
• La funzione allarme può essere collegata a una funzione di
contatto grazie a un interruttore porta. Se la porta resta aperta
oltre il tempo consentito suonerà un allarme.
• Anche il controllo luci può essere collegato a una funzione di
contatto grazie a un interruttore porta. La porta aperta causa
l’accensione della luce fino a due minuti dopo la chiusura.
• La funzione resistenze antiappannanti può essere utilizzata
negli apparecchi frigoriferi o di surgelazione o sull’elemento
riscaldante dello sportello per le celle frigorifere.
Durante lo sbrinamento è possibile fermare i ventilatori
e possono seguire una condizione di apertura/chiusura
dell’interruttore dello sportello.
La funzione allarme supporta molte altre funzioni tra cui il
controllo luci, il controllo della resistenza antiappannante e i
ventilatori. Fare riferimento alle impostazioni specifiche.
D
a
n
f
o
s
s
D
a
n
f
o
s
s
D
a
n
f
o
s
s
8
4
B
2
4
3
0
.
1
3
8
4
B
2
4
2
9
.
1
3
8
4
B
2
4
2
8
.
1
2
Sbrinamento a gas caldo
Questo tipo di collegamento può essere adottato negli impianti
con sbrinamento a gas caldo ma solo in quelli di piccola
dimensione, come quelli dei supermercati. I componenti
operativi non sono adatti a impianti con cariche elevate. La
funzione di commutazione del relè 1 può essere utilizzata dalla
valvola di bypass e/o dalla valvola del gas caldo.
Il relè 2 è utilizzato per la refrigerazione.
100
RK0YG606 © Danfoss 2015-06
AK-CC 210
