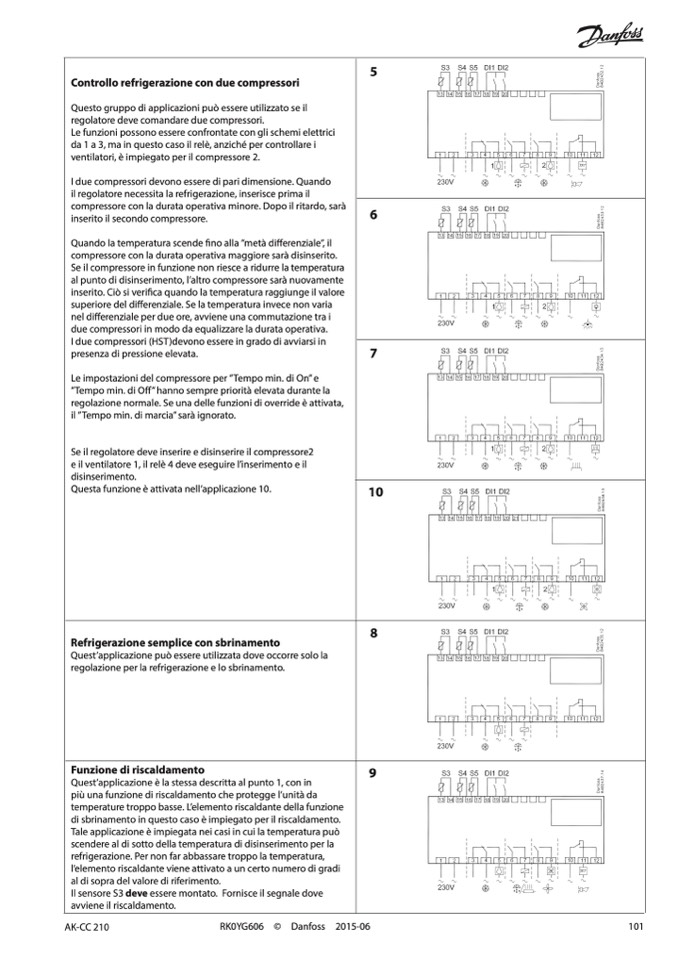

Controllo refrigerazione con due compressori
Questo gruppo di applicazioni può essere utilizzato se il
regolatore deve comandare due compressori.
Le funzioni possono essere confrontate con gli schemi elettrici
da 1 a 3, ma in questo caso il relè, anziché per controllare i
ventilatori, è impiegato per il compressore 2.
I due compressori devono essere di pari dimensione. Quando
il regolatore necessita la refrigerazione, inserisce prima il
compressore con la durata operativa minore. Dopo il ritardo, sarà
inserito il secondo compressore.
Quando la temperatura scende fino alla ”metà differenziale”, il
compressore con la durata operativa maggiore sarà disinserito.
Se il compressore in funzione non riesce a ridurre la temperatura
al punto di disinserimento, l’altro compressore sarà nuovamente
inserito. Ciò si verifica quando la temperatura raggiunge il valore
superiore del differenziale. Se la temperatura invece non varia
nel differenziale per due ore, avviene una commutazione tra i
due compressori in modo da equalizzare la durata operativa.
I due compressori (HST)devono essere in grado di avviarsi in
presenza di pressione elevata.
7
Le impostazioni del compressore per ”Tempo min. di On” e
”Tempo min. di Off”hanno sempre priorità elevata durante la
regolazione normale. Se una delle funzioni di override è attivata,
il ”Tempo min. di marcia” sarà ignorato.
Se il regolatore deve inserire e disinserire il compressore2
e il ventilatore 1, il relè 4 deve eseguire l’inserimento e il
disinserimento.
Questa funzione è attivata nell’applicazione 10.
Refrigerazione semplice con sbrinamento
10
8
9
Quest’applicazione può essere utilizzata dove occorre solo la
regolazione per la refrigerazione e lo sbrinamento.
Funzione di riscaldamento
Quest’applicazione è la stessa descritta al punto 1, con in
più una funzione di riscaldamento che protegge l’unità da
temperature troppo basse. L’elemento riscaldante della funzione
di sbrinamento in questo caso è impiegato per il riscaldamento.
Tale applicazione è impiegata nei casi in cui la temperatura può
scendere al di sotto della temperatura di disinserimento per la
refrigerazione. Per non far abbassare troppo la temperatura,
l’elemento riscaldante viene attivato a un certo numero di gradi
al di sopra del valore di riferimento.
Il sensore S3 deve essere montato. Fornisce il segnale dove
avviene il riscaldamento.
