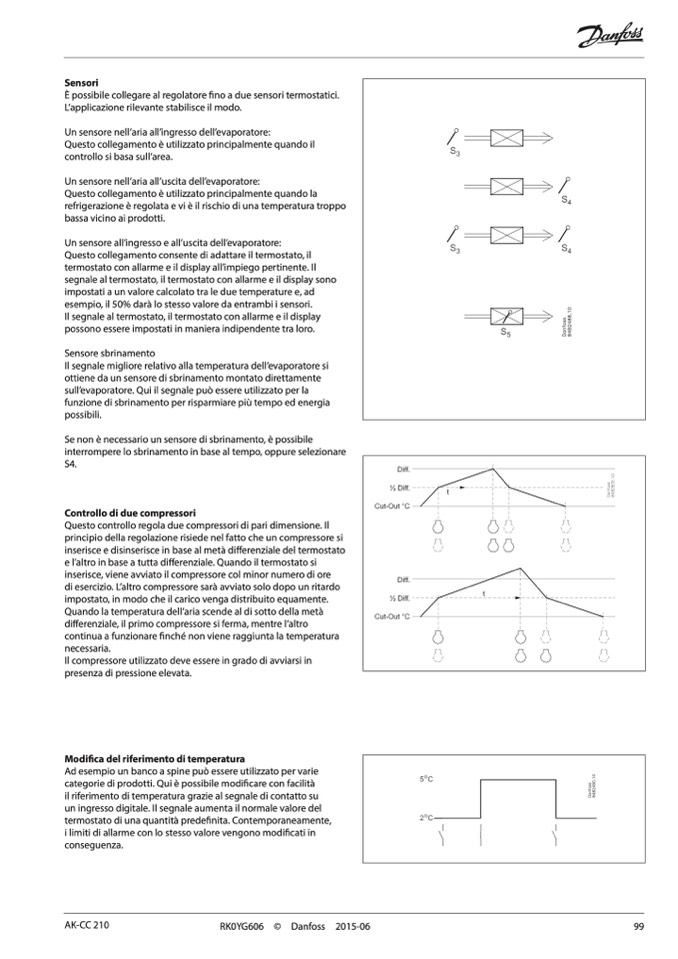

Sensori
È possibile collegare al regolatore fino a due sensori termostatici.
L’applicazione rilevante stabilisce il modo.
Un sensore nell’aria all’ingresso dell’evaporatore:
Questo collegamento è utilizzato principalmente quando il
controllo si basa sull’area.
Un sensore nell’aria all’uscita dell’evaporatore:
Questo collegamento è utilizzato principalmente quando la
refrigerazione è regolata e vi è il rischio di una temperatura troppo
bassa vicino ai prodotti.
Un sensore all’ingresso e all’uscita dell’evaporatore:
Questo collegamento consente di adattare il termostato, il
termostato con allarme e il display all’impiego pertinente. Il
segnale al termostato, il termostato con allarme e il display sono
impostati a un valore calcolato tra le due temperature e, ad
esempio, il 50% darà lo stesso valore da entrambi i sensori.
Il segnale al termostato, il termostato con allarme e il display
possono essere impostati in maniera indipendente tra loro.
Sensore sbrinamento
Il segnale migliore relativo alla temperatura dell’evaporatore si
ottiene da un sensore di sbrinamento montato direttamente
sull’evaporatore. Qui il segnale può essere utilizzato per la
funzione di sbrinamento per risparmiare più tempo ed energia
possibili.
Se non è necessario un sensore di sbrinamento, è possibile
interrompere lo sbrinamento in base al tempo, oppure selezionare
S4.
Controllo di due compressori
Questo controllo regola due compressori di pari dimensione. Il
principio della regolazione risiede nel fatto che un compressore si
inserisce e disinserisce in base al met
à differenziale del termostato
e l’altro in base a tutta differenziale. Quando il termostato si
inserisce, viene avviato il compressore col minor numero di ore
di esercizio. L’altro compressore sar
à avviato solo dopo un ritardo
impostato, in modo che il carico venga distribuito equamente.
Quando la temperatura dell’aria scende al di sotto della metà
differenziale, il primo compressore si ferma, mentre l’altro
continua a funzionare finché non viene raggiunta la temperatura
necessaria.
Il compressore utilizzato deve essere in grado di avviarsi in
presenza di pressione elevata.
Modifica del riferimento di temperatura
Ad esempio un banco a spine può essere utilizzato per varie
categorie di prodotti. Qui è possibile modificare con facilità
il riferimento di temperatura grazie al segnale di contatto su
un ingresso digitale. Il segnale aumenta il normale valore del
termostato di una quantità predefinita. Contemporaneamente,
i limiti di allarme con lo stesso valore vengono modificati in
conseguenza.
