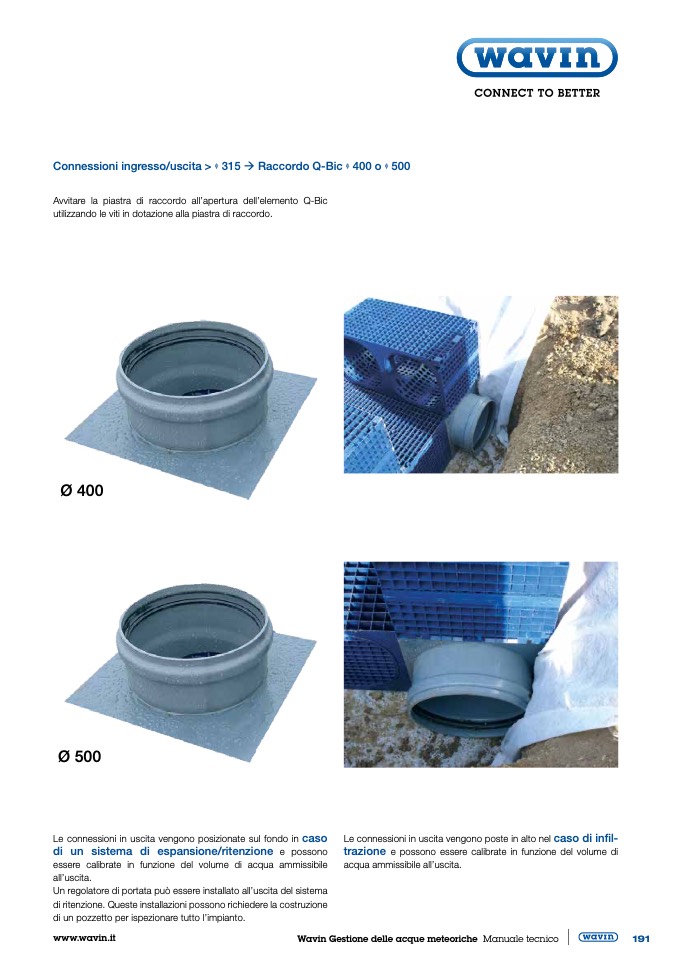

Connessioni ingresso/uscita >
φ
315Raccordo Q-Bic
φ
400 o
φ
500
Avvitare la piastra di raccordo all’apertura dell’elemento Q-Bic
utilizzando le viti in dotazione alla piastra di raccordo.
Ø 400
Ø 500
Le connessioni in uscita vengono posizionate sul fondo in caso
di un sistema di espansione/ritenzione e possono
essere calibrate in funzione del volume di acqua ammissibile
all’uscita.
Un regolatore di portata può essere installato all’uscita del sistema
di ritenzione. Queste installazioni possono richiedere la costruzione
di un pozzetto per ispezionare tutto l’impianto.
Le connessioni in uscita vengono poste in alto nel caso di infil-
trazione e possono essere calibrate in funzione del volume di
acqua ammissibile all’uscita.
www.wavin.it
Wavin Gestione delle acque meteoriche Manuale tecnico
191
