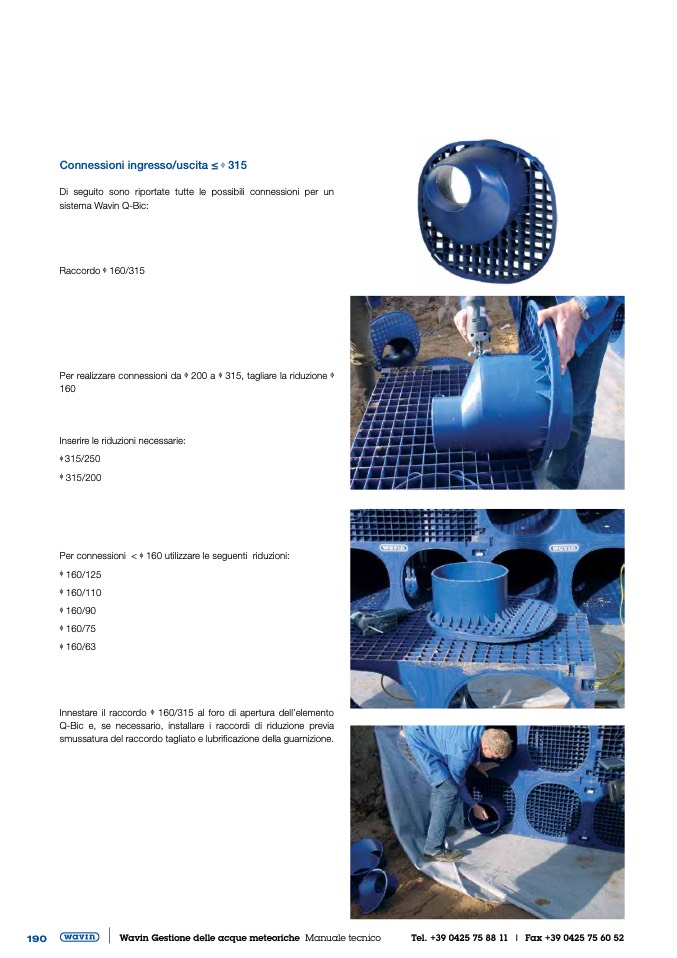

Connessioni ingresso/uscita ≤

φ

315

Di seguito sono riportate tutte le possibili connessioni per un

sistema Wavin Q-Bic:

Raccordo

φ

160/315

Per realizzare connessioni da

φ

200 a

φ

315, tagliare la riduzione

φ

160

Inserire le riduzioni necessarie:

φ

315/250

φ

315/200

Per connessioni <

φ

160 utilizzare le seguenti riduzioni:

φ

160/125

φ

160/110

φ

160/90

φ

160/75

φ

160/63

Innestare il raccordo

φ

160/315 al foro di apertura dell’elemento

Q-Bic e, se necessario, installare i raccordi di riduzione previa

smussatura del raccordo tagliato e lubrificazione della guarnizione.
