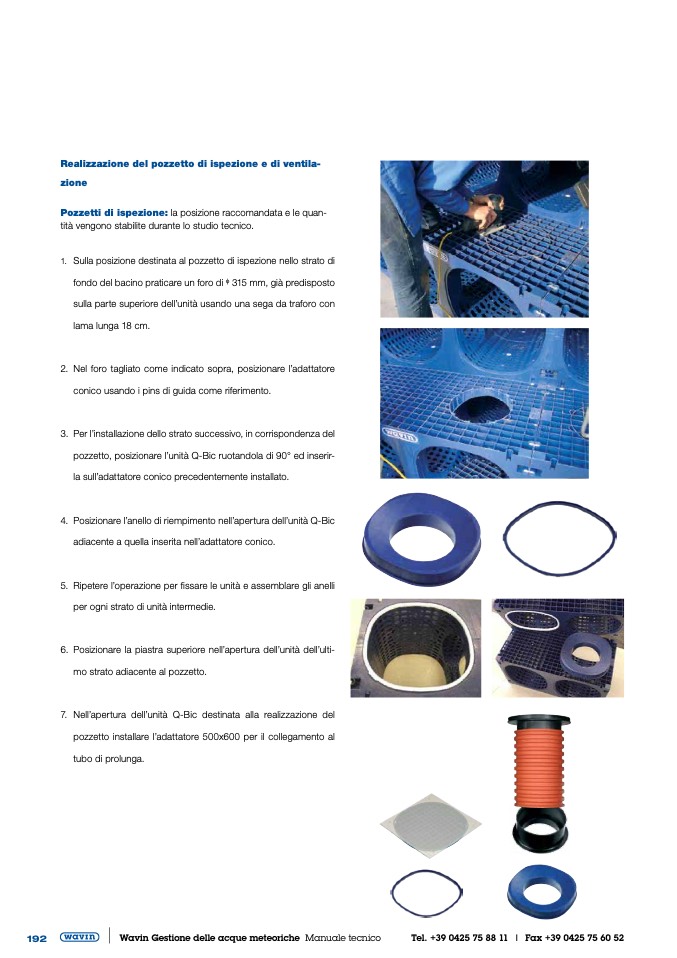

Realizzazione del pozzetto di ispezione e di ventila-

zione

Pozzetti di ispezione: la posizione raccomandata e le quan-

tità vengono stabilite durante lo studio tecnico.

1.

2.

3.

4.

5.

6.

7.

Sulla posizione destinata al pozzetto di ispezione nello strato di

fondo del bacino praticare un foro di

φ

315 mm, già predisposto

sulla parte superiore dell’unità usando una sega da traforo con

lama lunga 18 cm.

Nel foro tagliato come indicato sopra, posizionare l’adattatore

conico usando i pins di guida come riferimento.

Per l’installazione dello strato successivo, in corrispondenza del

pozzetto, posizionare l’unità Q-Bic ruotandola di 90° ed inserir-

la sull’adattatore conico precedentemente installato.

Posizionare l’anello di riempimento nell’apertura dell’unità Q-Bic

adiacente a quella inserita nell’adattatore conico.

Ripetere l’operazione per fissare le unità e assemblare gli anelli

per ogni strato di unità intermedie.

Posizionare la piastra superiore nell’apertura dell’unità dell’ulti-

mo strato adiacente al pozzetto.

Nell’apertura dell’unità Q-Bic destinata alla realizzazione del

pozzetto installare l’adattatore 500x600 per il collegamento al

tubo di prolunga.
