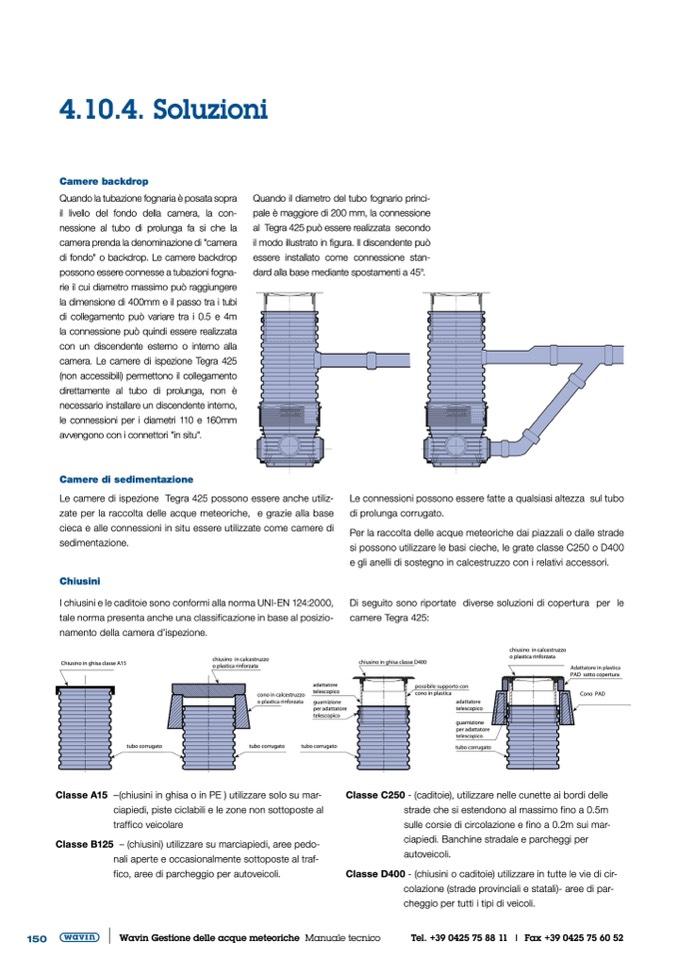

4.10.4. Soluzioni
Camere backdrop
Quando la tubazione fognaria è posata sopra
il livello del fondo della camera, la con-
nessione al tubo di prolunga fa si che la
camera prenda la denominazione di "camera
di fondo" o backdrop. Le camere backdrop
possono essere connesse a tubazioni fogna-
rie il cui diametro massimo può raggiungere
la dimensione di 400mm e il passo tra i tubi
di collegamento può variare tra i 0.5 e 4m
la connessione può quindi essere realizzata
con un discendente esterno o interno alla
camera. Le camere di ispezione Tegra 425
(non accessibili) permettono il collegamento
direttamente al tubo di prolunga, non è
necessario installare un discendente interno,
le connessioni per i diametri 110 e 160mm
avvengono con i connettori "in situ".
Camere di sedimentazione
Le camere di ispezione Tegra 425 possono essere anche utiliz-
zate per la raccolta delle acque meteoriche, e grazie alla base
cieca e alle connessioni in situ essere utilizzate come camere di
sedimentazione.
Chiusini
I chiusini e le caditoie sono conformi alla norma UNI-EN 124:2000,
tale norma presenta anche una classificazione in base al posizio-
namento della camera d’ispezione.
Chiusino in ghisa classe A15
chiusino in calcestruzzo
o plastica rinforzata
cono in calcestruzzo
o plastica rinforzata
chiusino in ghisa classe D400
possibile supporto con
cono in plastica
adattatore
telescopico
guarnizione
per adattatore
telescopico
tubo corrugato
chiusino in calcestruzzo
o plastica rinforzata
Classe A15
–(chiusini in ghisa o in PE ) utilizzare solo su mar-
ciapiedi, piste ciclabili e le zone non sottoposte al
traffico veicolare
Classe C250 - (caditoie), utilizzare nelle cunette ai bordi delle
strade che si estendono al massimo fino a 0.5m
sulle corsie di circolazione e fino a 0.2m sui mar-
ciapiedi. Banchine stradale e parcheggi per
autoveicoli.
Classe D400 - (chiusini o caditoie) utilizzare in tutte le vie di cir-
colazione (strade provinciali e statali)- aree di par-
cheggio per tutti i tipi di veicoli.
tubo corrugato
tubo corrugato
tubo corrugato
Classe B125 – (chiusini) utilizzare su marciapiedi, aree pedo-
nali aperte e occasionalmente sottoposte al traf-
fico, aree di parcheggio per autoveicoli.
Quando il diametro del tubo fognario princi-
pale è maggiore di 200 mm, la connessione
al Tegra 425 può essere realizzata secondo
il modo illustrato in figura. Il discendente può
essere installato come connessione stan-
dard alla base mediante spostamenti a 45°.
adattatore
telescopico
guarnizione
per adattatore
telescopico
Adattatore in plastica
PAD sotto copertura
Cono PAD
Le connessioni possono essere fatte a qualsiasi altezza sul tubo
di prolunga corrugato.
Per la raccolta delle acque meteoriche dai piazzali o dalle strade
si possono utilizzare le basi cieche, le grate classe C250 o D400
e gli anelli di sostegno in calcestruzzo con i relativi accessori.
Di seguito sono riportate diverse soluzioni di copertura per le
camere Tegra 425:
