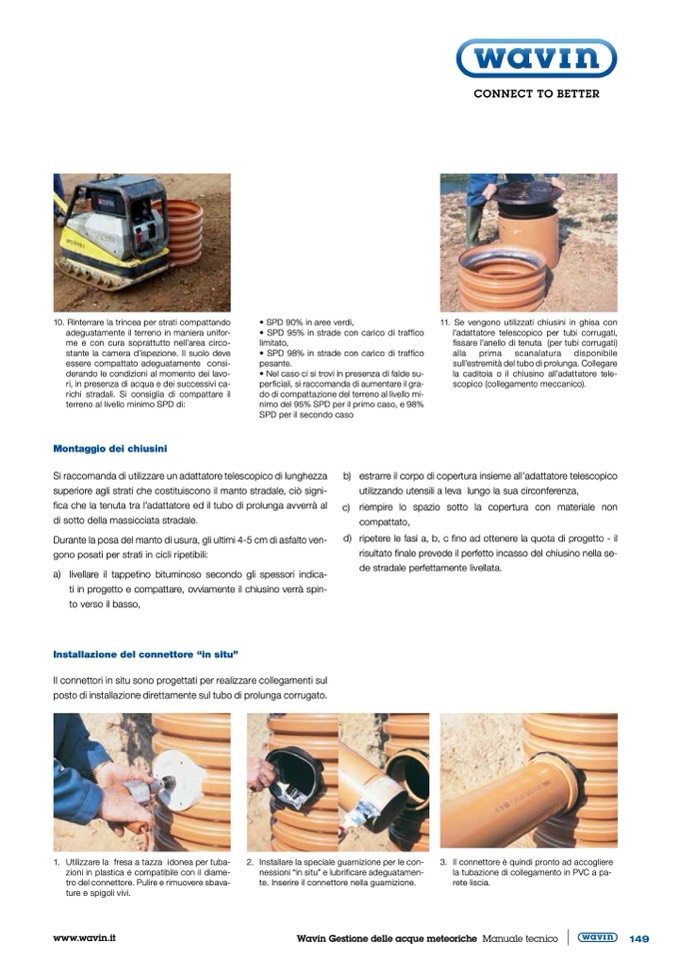

10. Rinterrare la trincea per strati compattando

adeguatamente il terreno in maniera unifor-

me e con cura soprattutto nell’area circo-

stante la camera d’ispezione. Il suolo deve

essere compattato adeguatamente consi-

derando le condizioni al momento dei lavo-

ri, in presenza di acqua e dei successivi ca-

richi stradali. Si consiglia di compattare il

terreno al livello minimo SPD di:

Montaggio dei chiusini

Si raccomanda di utilizzare un adattatore telescopico di lunghezza

superiore agli strati che costituiscono il manto stradale, ciò signi-

fica che la tenuta tra l’adattatore ed il tubo di prolunga avverrà al

di sotto della massicciata stradale.

Durante la posa del manto di usura, gli ultimi 4-5 cm di asfalto ven-

gono posati per strati in cicli ripetibili:

a) livellare il tappetino bituminoso secondo gli spessori indica-

ti in progetto e compattare, ovviamente il chiusino verrà spin-

to verso il basso,

Installazione del connettore “in situ”

II connettori in situ sono progettati per realizzare collegamenti sul

posto di installazione direttamente sul tubo di prolunga corrugato.

11. Se vengono utilizzati chiusini in ghisa con

l’adattatore telescopico per tubi corrugati,

fissare l’anello di tenuta (per tubi corrugati)

alla prima scanalatura disponibile

sull’estremità del tubo di prolunga. Collegare

la caditoia o il chiusino all’adattatore tele-

scopico (collegamento meccanico).

b) estrarre il corpo di copertura insieme all’adattatore telescopico

utilizzando utensili a leva lungo la sua circonferenza,

c) riempire lo spazio sotto la copertura con materiale non

compattato,

d) ripetere le fasi a, b, c fino ad ottenere la quota di progetto - il

risultato finale prevede il perfetto incasso del chiusino nella se-

de stradale perfettamente livellata.

• SPD 90% in aree verdi,

• SPD 95% in strade con carico di traffico

limitato,

• SPD 98% in strade con carico di traffico

pesante.

• Nel caso ci si trovi in presenza di falde su-

perficiali, si raccomanda di aumentare il gra-

do di compattazione del terreno al livello mi-

nimo del 95% SPD per il primo caso, e 98%

SPD per il secondo caso

1. Utilizzare la fresa a tazza idonea per tuba-

zioni in plastica e compatibile con il diame-

tro del connettore. Pulire e rimuovere sbava-

ture e spigoli vivi.

2. Installare la speciale guarnizione per le con-

nessioni “in situ” e lubrificare adeguatamen-

te. Inserire il connettore nella guarnizione.

3. Il connettore è quindi pronto ad accogliere

la tubazione di collegamento in PVC a pa-

rete liscia.
