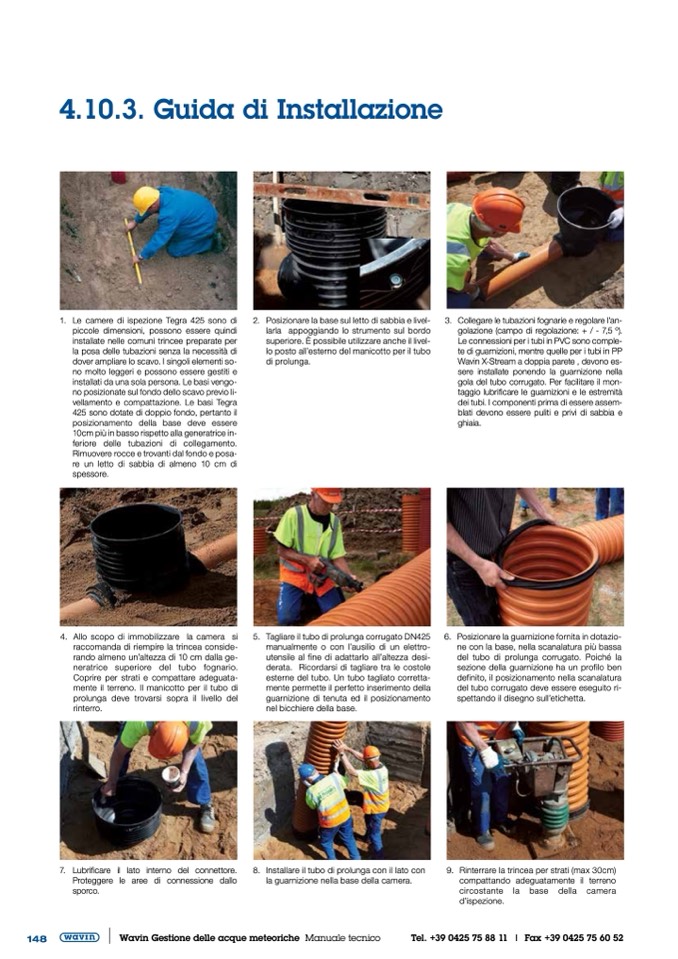

4.10.3. Guida di Installazione

1.

Le camere di ispezione Tegra 425 sono di

piccole dimensioni, possono essere quindi

installate nelle comuni trincee preparate per

la posa delle tubazioni senza la necessità di

dover ampliare lo scavo. I singoli elementi so-

no molto leggeri e possono essere gestiti e

installati da una sola persona. Le basi vengo-

no posizionate sul fondo dello scavo previo li-

vellamento e compattazione. Le basi Tegra

425 sono dotate di doppio fondo, pertanto il

posizionamento della base deve essere

10cm più in basso rispetto alla generatrice in-

feriore delle tubazioni di collegamento.

Rimuovere rocce e trovanti dal fondo e posa-

re un letto di sabbia di almeno 10 cm di

spessore.

2.

Posizionare la base sul letto di sabbia e livel-

larla appoggiando lo strumento sul bordo

superiore. È possibile utilizzare anche il livel-

lo posto all’esterno del manicotto per il tubo

di prolunga.

3. Collegare le tubazioni fognarie e regolare l’an-

golazione (campo di regolazione: + / - 7,5 o).

Le connessioni per i tubi in PVC sono comple-

te di guarnizioni, mentre quelle per i tubi in PP

Wavin X-Stream a doppia parete , devono es-

sere installate ponendo la guarnizione nella

gola del tubo corrugato. Per facilitare il mon-

taggio lubrificare le guarnizioni e le estremità

dei tubi. I componenti prima di essere assem-

blati devono essere puliti e privi di sabbia e

ghiaia.

4.

Allo scopo di immobilizzare la camera si

raccomanda di riempire la trincea conside-

rando almeno un’altezza di 10 cm dalla ge-

neratrice superiore del tubo fognario.

Coprire per strati e compattare adeguata-

mente il terreno. Il manicotto per il tubo di

prolunga deve trovarsi sopra il livello del

rinterro.

5.

Tagliare il tubo di prolunga corrugato DN425

manualmente o con l’ausilio di un elettro-

utensile al fine di adattarlo all’altezza desi-

derata. Ricordarsi di tagliare tra le costole

esterne del tubo. Un tubo tagliato corretta-

mente permette il perfetto inserimento della

guarnizione di tenuta ed il posizionamento

nel bicchiere della base.

6. Posizionare la guarnizione fornita in dotazio-

ne con la base, nella scanalatura più bassa

del tubo di prolunga corrugato. Poiché la

sezione della guarnizione ha un profilo ben

definito, il posizionamento nella scanalatura

del tubo corrugato deve essere eseguito ri-

spettando il disegno sull’etichetta.

7.

Lubrificare il lato interno del connettore.

Proteggere le aree di connessione dallo

sporco.

8.

Installare il tubo di prolunga con il lato con

la guarnizione nella base della camera.

9. Rinterrare la trincea per strati (max 30cm)

compattando adeguatamente il terreno

circostante la base della camera

d’ispezione.
