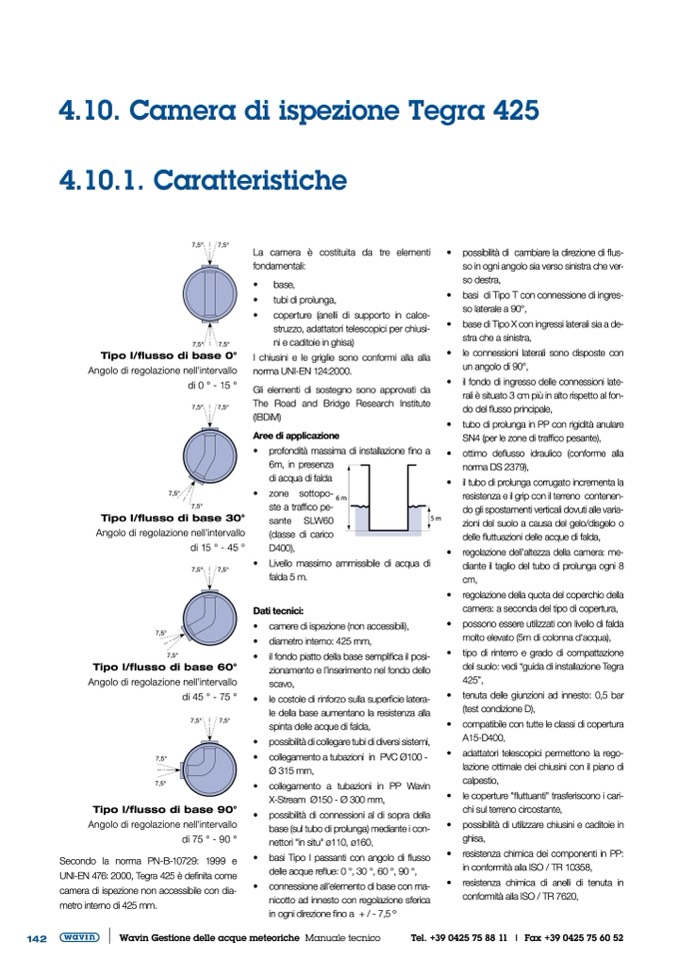

4.10. Camera di ispezione Tegra 425

4.10.1. Caratteristiche

7,5°

7,5°

7,5°

7,5°

Tipo I/flusso di base 0°

Angolo di regolazione nell’intervallo

di 0 ° - 15 °

La camera è costituita da tre elementi

fondamentali:

• possibilità di cambiare la direzione di flus-

so in ogni angolo sia verso sinistra che ver-

so destra,

• basi di Tipo T con connessione di ingres-

so laterale a 90°,

• base di Tipo X con ingressi laterali sia a de-

stra che a sinistra,

• le connessioni laterali sono disposte con

un angolo di 90°,

• il fondo di ingresso delle connessioni late-

rali è situato 3 cm più in alto rispetto al fon-

do del flusso principale,

• tubo di prolunga in PP con rigidità anulare

SN4 (per le zone di traffico pesante),

• ottimo deflusso idraulico (conforme alla

norma DS 2379),

• il tubo di prolunga corrugato incrementa la

6 m

resistenza e il grip con il terreno contenen-

do gli spostamenti vertic5amli dovuti alle varia-

zioni del suolo a causa del gelo/disgelo o

delle fluttuazioni delle acque di falda,

• regolazione dell’altezza della camera: me-

diante il taglio del tubo di prolunga ogni 8

cm,

• regolazione della quota del coperchio della

camera: a seconda del tipo di copertura,

• possono essere utilizzati con livello di falda

molto elevato (5m di colonna d‘acqua),

• tipo di rinterro e grado di compattazione

del suolo: vedi “guida di installazione Tegra

425”,

• tenuta delle giunzioni ad innesto: 0,5 bar

(test condizione D),

• compatibile con tutte le classi di copertura

A15-D400,

• adattatori telescopici permettono la rego-

lazione ottimale dei chiusini con il piano di

calpestio,

• le coperture "fluttuanti" trasferiscono i cari-

chi sul terreno circostante,

• possibilità di utilizzare chiusini e caditoie in

ghisa,

• resistenza chimica dei componenti in PP:

in conformità alla ISO / TR 10358,

• resistenza chimica di anelli di tenuta in

conformità alla ISO / TR 7620,

base,

tubi di prolunga,

coperture (anelli di supporto in calce-

struzzo, adattatori telescopici per chiusi-

ni e caditoie in ghisa)

7,5°

7,5°

7,5°

I chiusini e le griglie sono conformi alla alla

norma UNI-EN 124:2000.

Gli elementi di sostegno sono approvati da

The Road and Bridge Research Institute

(IBDiM)

Aree di applicazione

• profondità massima di installazione fino a

6m, in presenza

di acqua di falda

• zone sottopo-

6m

ste a traffico pe-

sante SLW60

(classe di carico

D400),

• Livello massimo ammissibile di acqua di

falda 5 m.

Dati tecnici:

• camere di ispezione (non accessibili),

• diametro interno: 425 mm,

• il fondo piatto della base semplifica il posi-

zionamento e l’inserimento nel fondo dello

scavo,

• le costole di rinforzo sulla superficie latera-

le della base aumentano la resistenza alla

spinta delle acque di falda,

• possibilità di collegare tubi di diversi sistemi,

• collegamento a tubazioni in PVC Ø100 -

Ø 315 mm,

• collegamento a tubazioni in PP Wavin

X-Stream Ø150 - Ø 300 mm,

• possibilità di connessioni al di sopra della

base (sul tubo di prolunga) mediante i con-

nettori "in situ" ø110, ø160,

• basi Tipo I passanti con angolo di flusso

delle acque reflue: 0 °, 30 °, 60 °, 90 °,

• connessione all’elemento di base con ma-

nicotto ad innesto con regolazione sferica

inognidirezionefinoa +/-7,5o

Tipo I/flusso di base 30°

Angolo di regolazione nell’intervallo

di 15 ° - 45 °

5m

7,5°

7,5°

7,5°

7,5°

Tipo I/flusso di base 60°

Angolo di regolazione nell’intervallo

di 45 ° - 75 °

7,5°

7,5°

Tipo I/flusso di base 90°

Angolo di regolazione nell’intervallo

di 75 ° - 90 °

Secondo la norma PN-B-10729: 1999 e

UNI-EN 476: 2000, Tegra 425 è definita come

camera di ispezione non accessibile con dia-

metro interno di 425 mm.

7,5°

7,5°

142
