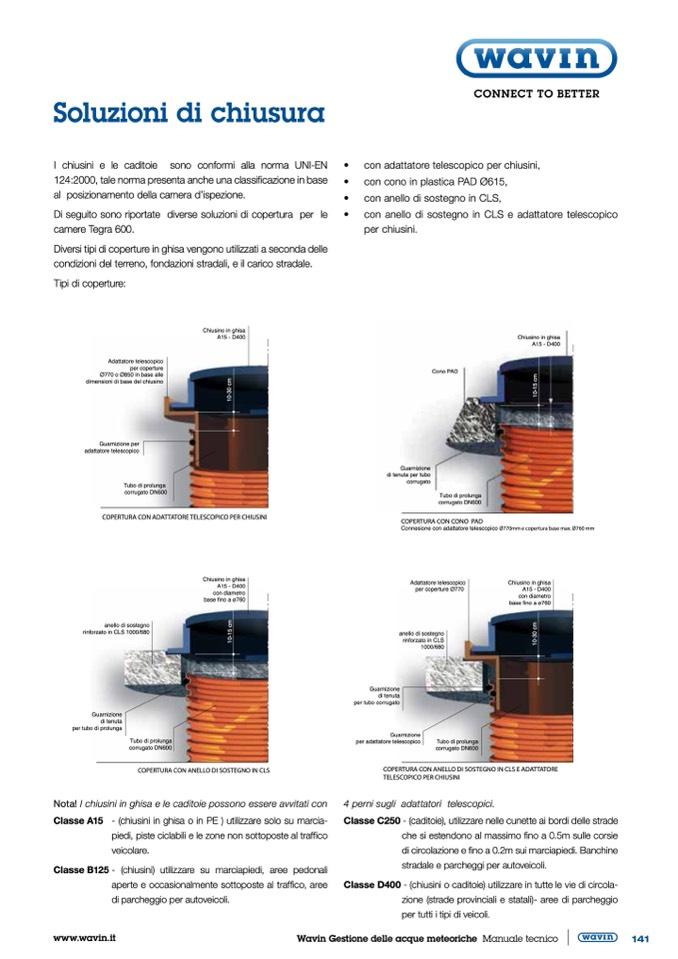

Soluzioni di chiusura
I chiusini e le caditoie sono conformi alla norma UNI-EN
124:2000, tale norma presenta anche una classificazione in base
al posizionamento della camera d’ispezione.
Di seguito sono riportate diverse soluzioni di copertura per le
camere Tegra 600.
Diversi tipi di coperture in ghisa vengono utilizzati a seconda delle
condizioni del terreno, fondazioni stradali, e il carico stradale.
•
•
•
•
con adattatore telescopico per chiusini,
con cono in plastica PAD Ø615,
con anello di sostegno in CLS,
con anello di sostegno in CLS e adattatore telescopico
per chiusini.
Tipi di coperture:
Adattatore telescopico
per coperture
Ø770 o Ø850 in base alle
dimensioni di base del chiusino
Guarnizione per
adattatore telescopico
Tubo di prolunga
corrugato DN600
Chiusino in ghisa
A15 - D400
Chiusino in ghisa
A15 - D400
COPERTURA CON ADATTATORE TELESCOPICO PER CHIUSINI
anello di sostegno
rinforzato in CLS 1000/680
Guarnizione
di tenuta
per tubo di prolunga
Guarnizione
di tenuta
per tubo corrugato
Guarnizione
per adattatore telescopico
Tubo di prolunga
corrugato DN600
Tubo di prolunga
corrugato DN600
Chiusino in ghisa
A15 - D400
con diametro
base fino a ø760
Adattatore telescopico
per coperture Ø770
anello di sostegno
rinforzato in CLS
1000/680
Chiusino in ghisa
A15 - D400
con diametro
base fino a ø760
COPERTURA CON ANELLO DI SOSTEGNO IN CLS
COPERTURA CON ANELLO DI SOSTEGNO IN CLS E ADATTATORE
TELESCOPICO PER CHIUSINI
Nota! I chiusini in ghisa e le caditoie possono essere avvitati con
Classe A15 - (chiusini in ghisa o in PE ) utilizzare solo su marcia-
piedi, piste ciclabili e le zone non sottoposte al traffico
veicolare.
ClasseB125- (chiusini) utilizzare su marciapiedi, aree pedonali
aperte e occasionalmente sottoposte al traffico, aree
di parcheggio per autoveicoli.
4 perni sugli adattatori telescopici.
Classe C250 - (caditoie), utilizzare nelle cunette ai bordi delle strade
che si estendono al massimo fino a 0.5m sulle corsie
di circolazione e fino a 0.2m sui marciapiedi. Banchine
stradale e parcheggi per autoveicoli.
Classe D400 - (chiusini o caditoie) utilizzare in tutte le vie di circola-
zione (strade provinciali e statali)- aree di parcheggio
per tutti i tipi di veicoli.
Cono PAD
Guarnizione
di tenuta per tubo
corrugato
COPERTURA CON CONO PAD
Tubo di prolunga
corrugato DN600
Connesione con adattatore telescopico Ø770mm e copertura base max. Ø760 mm
