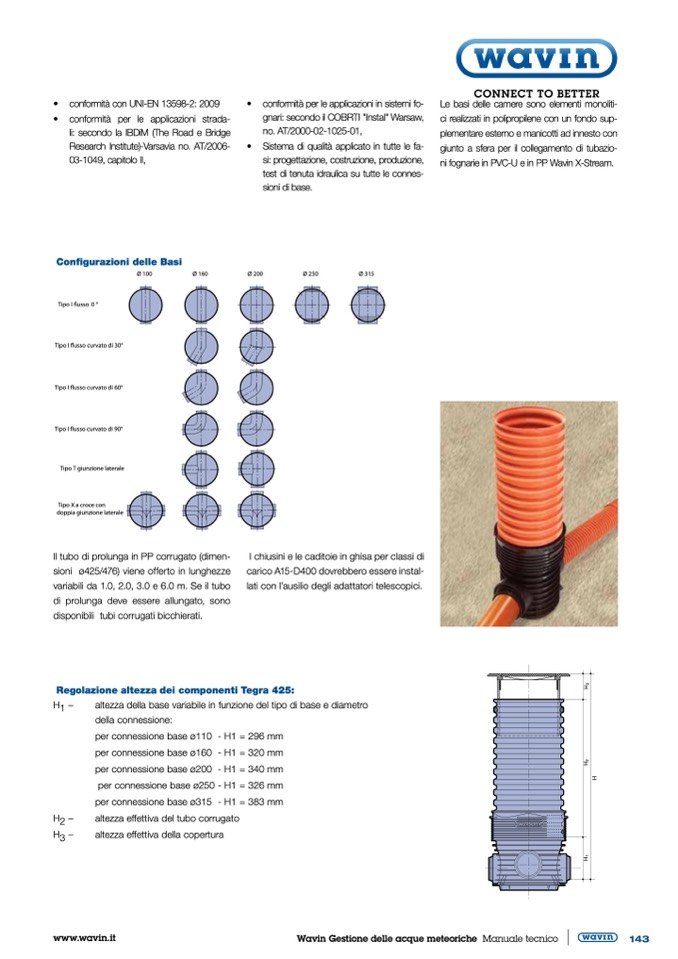

• conformità con UNI-EN 13598-2: 2009

• conformità per le applicazioni strada-

li: secondo la IBDiM (The Road e Bridge

Research Institute)-Varsavia no. AT/2006-

• conformità per le applicazioni in sistemi fo-

gnari: secondo il COBRTI "Instal" Warsaw,

no. AT/2000-02-1025-01,

• Sistema di qualità applicato in tutte le fa-

si: progettazione, costruzione, produzione,

test di tenuta idraulica su tutte le connes-

sioni di base.

Le basi delle camere sono elementi monoliti-

ci realizzati in polipropilene con un fondo sup-

plementare esterno e manicotti ad innesto con

giunto a sfera per il collegamento di tubazio-

ni fognarie in PVC-U e in PP Wavin X-Stream.

03-1049, capitolo II,

Configurazioni delle Basi

Ø 100

Ø 160

Ø 200

Ø 250

Ø 315

Tipo I flusso 0 °

Tipo I flusso curvato di 30°

Tipo I flusso curvato di 60°

Tipo I flusso curvato di 90°

Tipo T giunzione laterale

Tipo X a croce con

doppia giunzione laterale

Il tubo di prolunga in PP corrugato (dimen-

sioni ø425/476) viene offerto in lunghezze

variabili da 1.0, 2.0, 3.0 e 6.0 m. Se il tubo

di prolunga deve essere allungato, sono

disponibili tubi corrugati bicchierati.

I chiusini e le caditoie in ghisa per classi di

carico A15-D400 dovrebbero essere instal-

lati con l’ausilio degli adattatori telescopici.

Regolazione altezza dei componenti Tegra 425:

H1 –

H2 –

H3 –

altezza della base variabile in funzione del tipo di base e diametro

della connessione:

per connessione base ø110 - H1 = 296 mm

per connessione base ø160 - H1 = 320 mm

per connessione base ø200 - H1 = 340 mm

per connessione base ø250 - H1 = 326 mm

per connessione base ø315 - H1 = 383 mm

altezza effettiva del tubo corrugato

altezza effettiva della copertura

www.wavin.it

Wavin Gestione delle acque meteoriche Manuale tecnico

143

H

1

H

2

H

3

H
