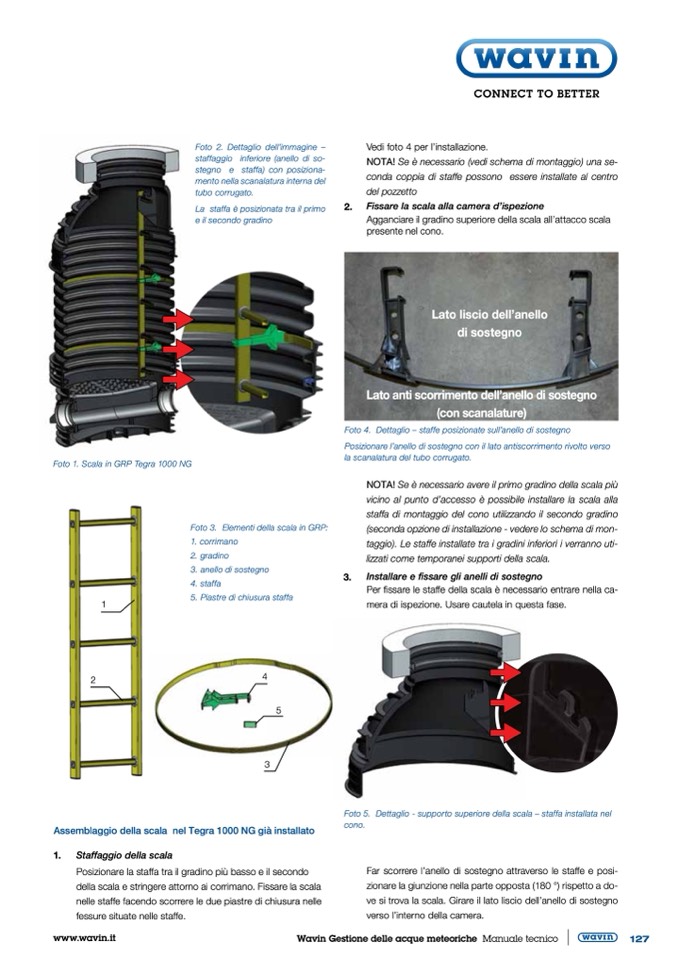

Foto 2. Dettaglio dell’immagine –

staffaggio inferiore (anello di so-

stegno e staffa) con posiziona-

mento nella scanalatura interna del

tubo corrugato.

La staffa è posizionata tra il primo

e il secondo gradino

Vedi foto 4 per l’installazione.

NOTA! Se è necessario (vedi schema di montaggio) una se-

conda coppia di staffe possono essere installate al centro

del pozzetto

2. Fissare la scala alla camera d’ispezione

Agganciare il gradino superiore della scala all’attacco scala

presente nel cono.

Lato liscio dell’anello

di sostegno

Lato anti scorrimento dell’anello di sostegno

(con scanalature)

Foto 4. Dettaglio – staffe posizionate sull’anello di sostegno

Posizionare l’anello di sostegno con il lato antiscorrimento rivolto verso

la scanalatura del tubo corrugato.

NOTA! Se è necessario avere il primo gradino della scala più

vicino al punto d’accesso è possibile installare la scala alla

staffa di montaggio del cono utilizzando il secondo gradino

(seconda opzione di installazione - vedere lo schema di mon-

taggio). Le staffe installate tra i gradini inferiori i verranno uti-

lizzati come temporanei supporti della scala.

3.

Installare e fissare gli anelli di sostegno

Per fissare le staffe della scala è necessario entrare nella ca-

mera di ispezione. Usare cautela in questa fase.

Foto 1. Scala in GRP Tegra 1000 NG

Foto 3. Elementi della scala in GRP:

1. corrimano

2. gradino

3. anello di sostegno

4. staffa

1

5. Piastre di chiusura staffa

2

4

5

3

Assemblaggio della scala nel Tegra 1000 NG già installato

1.

Staffaggio della scala

Posizionare la staffa tra il gradino più basso e il secondo

della scala e stringere attorno ai corrimano. Fissare la scala

nelle staffe facendo scorrere le due piastre di chiusura nelle

fessure situate nelle staffe.

Foto 5. Dettaglio - supporto superiore della scala – staffa installata nel

cono.

Far scorrere l’anello di sostegno attraverso le staffe e posi-

zionare la giunzione nella parte opposta (180 °) rispetto a do-

ve si trova la scala. Girare il lato liscio dell’anello di sostegno

verso l’interno della camera.

www.wavin.it

Wavin Gestione delle acque meteoriche Manuale tecnico

127
