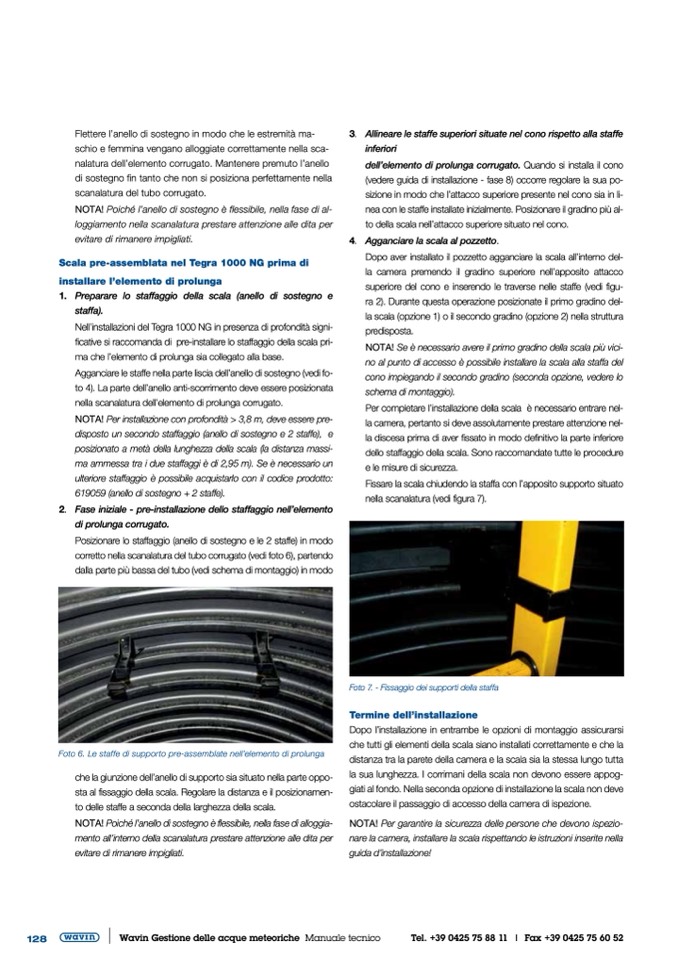

Flettere l’anello di sostegno in modo che le estremità ma-
schio e femmina vengano alloggiate correttamente nella sca-
nalatura dell’elemento corrugato. Mantenere premuto l’anello
di sostegno fin tanto che non si posiziona perfettamente nella
scanalatura del tubo corrugato.
NOTA! Poiché l’anello di sostegno è flessibile, nella fase di al-
loggiamento nella scanalatura prestare attenzione alle dita per
evitare di rimanere impigliati.
Scala pre-assemblata nel Tegra 1000 NG prima di
installare l’elemento di prolunga
1. Preparare lo staffaggio della scala (anello di sostegno e
staffa).
Nell’installazioni del Tegra 1000 NG in presenza di profondità signi-
ficative si raccomanda di pre-installare lo staffaggio della scala pri-
ma che l’elemento di prolunga sia collegato alla base.
Agganciare le staffe nella parte liscia dell’anello di sostegno (vedi fo-
to 4). La parte dell’anello anti-scorrimento deve essere posizionata
nella scanalatura dell’elemento di prolunga corrugato.
NOTA! Per installazione con profondità > 3,8 m, deve essere pre-
disposto un secondo staffaggio (anello di sostegno e 2 staffe), e
posizionato a metà della lunghezza della scala (la distanza massi-
ma ammessa tra i due staffaggi è di 2,95 m). Se è necessario un
ulteriore staffaggio è possibile acquistarlo con il codice prodotto:
619059 (anello di sostegno + 2 staffe).
2. Fase iniziale - pre-installazione dello staffaggio nell’elemento
di prolunga corrugato.
Posizionare lo staffaggio (anello di sostegno e le 2 staffe) in modo
corretto nella scanalatura del tubo corrugato (vedi foto 6), partendo
dalla parte più bassa del tubo (vedi schema di montaggio) in modo
Foto 6. Le staffe di supporto pre-assemblate nell’elemento di prolunga
che la giunzione dell’anello di supporto sia situato nella parte oppo-
sta al fissaggio della scala. Regolare la distanza e il posizionamen-
to delle staffe a seconda della larghezza della scala.
NOTA! Poiché l’anello di sostegno è flessibile, nella fase di alloggia-
mento all’interno della scanalatura prestare attenzione alle dita per
evitare di rimanere impigliati.
3. Allineare le staffe superiori situate nel cono rispetto alla staffe
inferiori
dell’elemento di prolunga corrugato. Quando si installa il cono
(vedere guida di installazione - fase 8) occorre regolare la sua po-
sizione in modo che l’attacco superiore presente nel cono sia in li-
nea con le staffe installate inizialmente. Posizionare il gradino più al-
to della scala nell’attacco superiore situato nel cono.
4. Agganciare la scala al pozzetto.
Dopo aver installato il pozzetto agganciare la scala all’interno del-
la camera premendo il gradino superiore nell’apposito attacco
superiore del cono e inserendo le traverse nelle staffe (vedi figu-
ra 2). Durante questa operazione posizionate il primo gradino del-
la scala (opzione 1) o il secondo gradino (opzione 2) nella struttura
predisposta.
NOTA! Se è necessario avere il primo gradino della scala più vici-
no al punto di accesso è possibile installare la scala alla staffa del
cono impiegando il secondo gradino (seconda opzione, vedere lo
schema di montaggio).
Per completare l’installazione della scala è necessario entrare nel-
la camera, pertanto si deve assolutamente prestare attenzione nel-
la discesa prima di aver fissato in modo definitivo la parte inferiore
dello staffaggio della scala. Sono raccomandate tutte le procedure
e le misure di sicurezza.
Fissare la scala chiudendo la staffa con l’apposito supporto situato
nella scanalatura (vedi figura 7).
Foto 7. - Fissaggio dei supporti della staffa
Termine dell’installazione
Dopo l’installazione in entrambe le opzioni di montaggio assicurarsi
che tutti gli elementi della scala siano installati correttamente e che la
distanza tra la parete della camera e la scala sia la stessa lungo tutta
la sua lunghezza. I corrimani della scala non devono essere appog-
giati al fondo. Nella seconda opzione di installazione la scala non deve
ostacolare il passaggio di accesso della camera di ispezione.
NOTA! Per garantire la sicurezza delle persone che devono ispezio-
nare la camera, installare la scala rispettando le istruzioni inserite nella
guida d’installazione!
