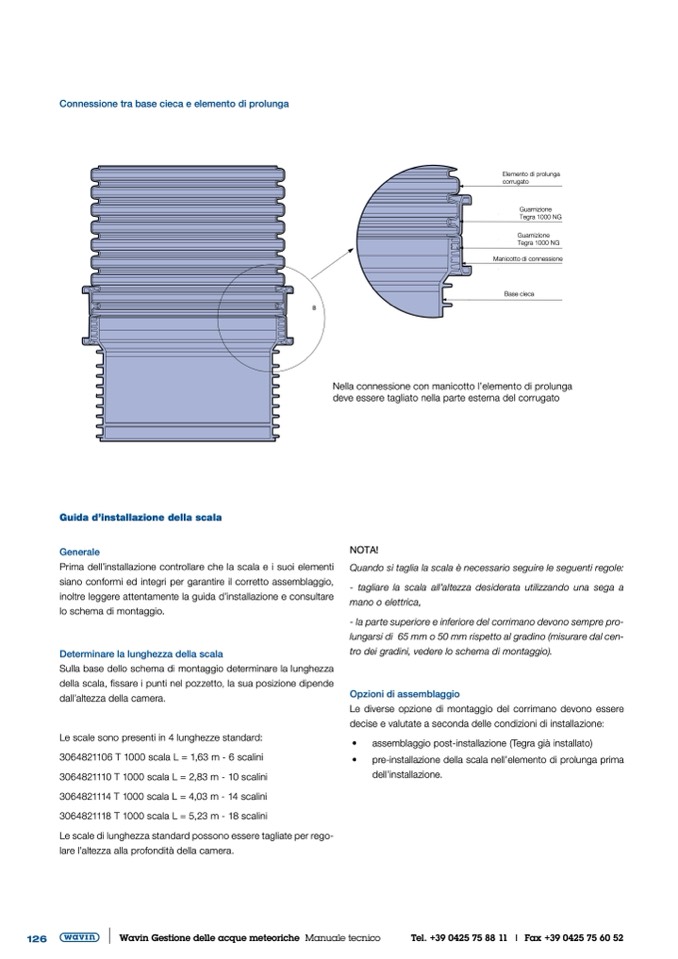

Connessione tra base cieca e elemento di prolunga

Guida d’installazione della scala

Generale

Nella connessione con manicotto l’elemento di prolunga

deve essere tagliato nella parte esterna del corrugato

NOTA!

Quando si taglia la scala è necessario seguire le seguenti regole:

- tagliare la scala all’altezza desiderata utilizzando una sega a

mano o elettrica,

- la parte superiore e inferiore del corrimano devono sempre pro-

lungarsi di 65 mm o 50 mm rispetto al gradino (misurare dal cen-

tro dei gradini, vedere lo schema di montaggio).

Opzioni di assemblaggio

Le diverse opzione di montaggio del corrimano devono essere

decise e valutate a seconda delle condizioni di installazione:

•

assemblaggio post-installazione (Tegra già installato)

•

pre-installazione della scala nell’elemento di prolunga prima

dell’installazione.

Prima dell’installazione controllare che la scala e i suoi elementi

siano conformi ed integri per garantire il corretto assemblaggio,

inoltre leggere attentamente la guida d’installazione e consultare

lo schema di montaggio.

Determinare la lunghezza della scala

Sulla base dello schema di montaggio determinare la lunghezza

della scala, fissare i punti nel pozzetto, la sua posizione dipende

dall’altezza della camera.

Le scale sono presenti in 4 lunghezze standard:

3064821106 T 1000 scala L = 1,63 m - 6 scalini

3064821110 T 1000 scala L = 2,83 m - 10 scalini

3064821114 T 1000 scala L = 4,03 m - 14 scalini

3064821118 T 1000 scala L = 5,23 m - 18 scalini

Le scale di lunghezza standard possono essere tagliate per rego-

lare l’altezza alla profondità della camera.

B

Elemento di prolunga

corrugato

Guarnizione

Tegra 1000 NG

Guarnizione

Tegra 1000 NG

Manicotto di connessione

Base cieca
