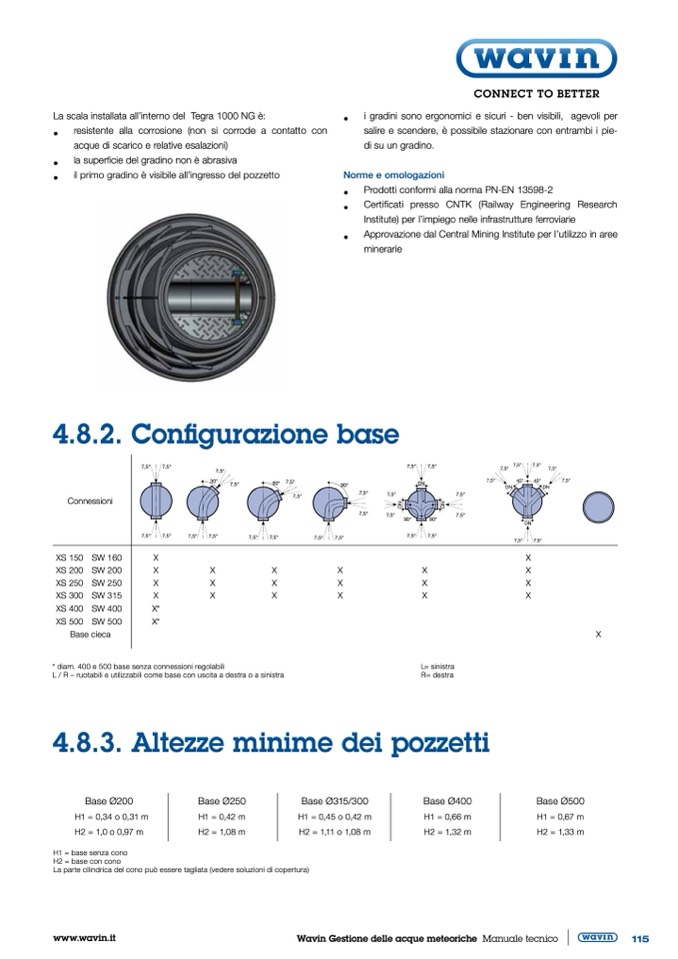

La scala installata all’interno del Tegra 1000 NG

è:

•

i gradini sono ergonomici e sicuri - ben visibili, agevoli per

salire e scendere, è possibile stazionare con entrambi i pie-

di su un gradino.

Norme e omologazioni

•

•

•

resistente alla corrosione (non si corrode a contatto con

acque di scarico e relative esalazioni)

la superficie del gradino non è abrasiva

il primo gradino è visibile all’ingresso del pozzetto

•

•

•

Prodotti conformi alla norma PN-EN 13598-2

Certificati presso CNTK (Railway Engineering Research

Institute) per l’impiego nelle infrastrutture ferroviarie

Approvazione dal Central Mining Institute per l’utilizzo in aree

minerarie

4.8.2. Configurazione base

7,5°

7,5°

7,5°

90°

7,5°

DN

7,5°

90°

7,5°

7,5°

7,5°

7,5°

7,5°

7,5°

7,5°

7,5°

DN

7,5°

7,5°

7,5°

7,5°

30°

7,5°

60° 7,5°

90°

7,5°

7,5°

7,5°

45°

45°

7,5°

DN

DN

7,5°

7,5°

Connessioni

7,5°

7,5°

7,5°

7,5°

7,5°

7,5°

7,5°

XS 150

XS 200

XS 250

XS 300

XS 400

XS 500

SW 160

SW 200

SW 250

SW 315

SW 400

SW 500

X

X

Base cieca

X

X

X

X

X

X

X

X*

X*

X

X

X

X

X

X

X

X

X

X

X

X

L= sinistra

R= destra

* diam. 400 e 500 base senza connessioni regolabili

L / R – ruotabili e utilizzabili come base con uscita a destra o a sinistra

4.8.3. Altezze minime dei pozzetti

Base Ø200

H1 = 0,34 o 0,31 m

H2 = 1,0 o 0,97 m

Base Ø250

H1 = 0,42 m

H2 = 1,08 m

Base Ø315/300

H1 = 0,45 o 0,42 m

H2 = 1,11 o 1,08 m

Base Ø400

H1 = 0,66 m

H2 = 1,32 m

Base Ø500

H1 = 0,67 m

H2 = 1,33 m

H1 = base senza cono

H2 = base con cono

La parte cilindrica del cono può essere tagliata (vedere soluzioni di copertura)
