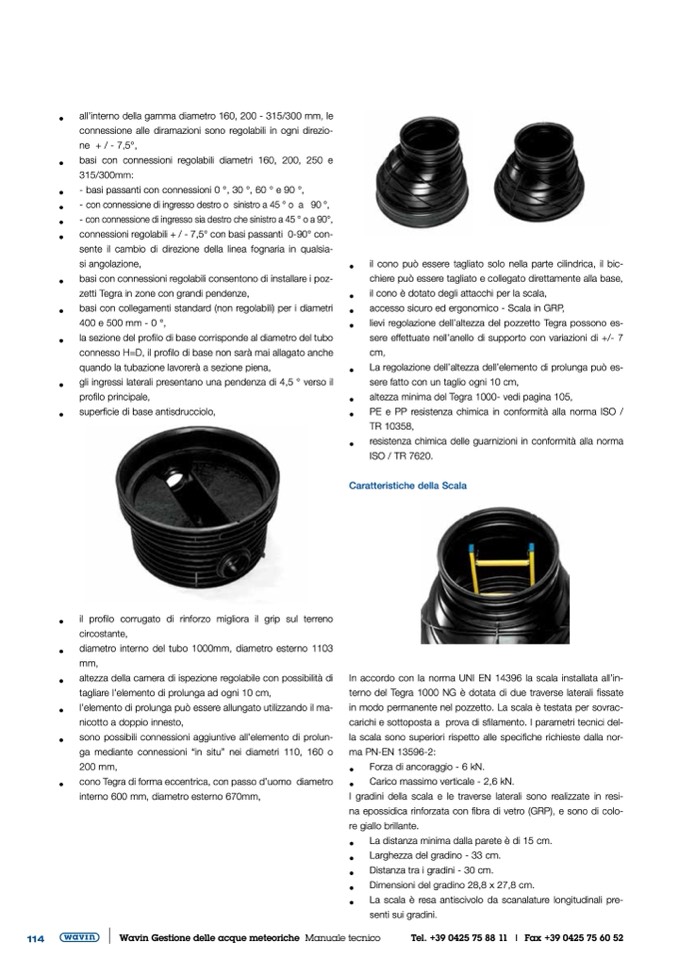

all’interno della gamma diametro 160, 200 - 315/300 mm, le
connessione alle diramazioni sono regolabili in ogni direzio-
ne + / - 7,5°,
basi con connessioni regolabili diametri 160, 200, 250 e
315/300mm:
•
•
•
•
•
•
- basi passanti con connessioni 0 °, 30 °, 60 ° e 90 °,
- con connessione di ingresso destro o sinistro a 45 ° o a
- con connessione di ingresso sia destro che sinistro a 45 ° o a 90°,
connessioni regolabili + / - 7,5° con basi passanti 0-90° con-
sente il cambio di direzione della linea fognaria in qualsia-
si angolazione,
basi con connessioni regolabili consentono di installare i poz-
zetti Tegra in zone con grandi pendenze,
basi con collegamenti standard (non regolabili) per i diametri
400 e 500 mm - 0 °,
la sezione del profilo di base corrisponde al diametro del tubo
connesso H=D, il profilo di base non sarà mai allagato anche
quando la tubazione lavorerà a sezione piena,
gli ingressi laterali presentano una pendenza di 4,5 ° verso il
profilo principale,
superficie di base antisdrucciolo,
il profilo corrugato di rinforzo migliora il grip sul terreno
circostante,
diametro interno del tubo 1000mm, diametro esterno 1103
mm,
altezza della camera di ispezione regolabile con possibilità di
tagliare l’elemento di prolunga ad ogni 10 cm,
l’elemento di prolunga può essere allungato utilizzando il ma-
nicotto a doppio innesto,
sono possibili connessioni aggiuntive all’elemento di prolun-
ga mediante connessioni “in situ” nei diametri 110, 160 o
200 mm,
cono Tegra di forma eccentrica, con passo d’uomo diametro
interno 600 mm, diametro esterno 670mm,
90 °,
•
il cono può essere tagliato solo nella parte cilindrica, il bic-
chiere può essere tagliato e collegato direttamente alla base,
•
il cono è dotato degli attacchi per la scala,
•
accesso sicuro ed ergonomico - Scala in GRP,
•
lievi regolazione dell’altezza del pozzetto Tegra possono es-
sere effettuate nell’anello di supporto con variazioni di +/- 7
cm,
•
La regolazione dell’altezza dell’elemento di prolunga può es-
sere fatto con un taglio ogni 10 cm,
•
altezza minima del Tegra 1000- vedi pagina 105,
•
PE e PP resistenza chimica in conformità alla norma ISO /
TR 10358,
resistenza chimica delle guarnizioni in conformità alla norma
ISO / TR 7620.
Caratteristiche della Scala
In accordo con la norma UNI EN 14396 la scala installata all’in-
terno del Tegra 1000 NG è dotata di due traverse laterali fissate
in modo permanente nel pozzetto. La scala è testata per sovrac-
carichi e sottoposta a prova di sfilamento. I parametri tecnici del-
la scala sono superiori rispetto alle specifiche richieste dalla nor-
ma PN-EN 13596-2:
•
Forza di ancoraggio - 6 kN.
•
Carico massimo verticale - 2,6 kN.
I gradini della scala e le traverse laterali sono realizzate in resi-
na epossidica rinforzata con fibra di vetro (GRP), e sono di colo-
re giallo brillante.
La distanza minima dalla parete è di 15 cm.
Larghezza del gradino - 33 cm.
Distanza tra i gradini - 30 cm.
Dimensioni del gradino 28,8 x 27,8 cm.
La scala è resa antiscivolo da scanalature longitudinali pre-
senti sui gradini.
•
•
•
•
•
•
