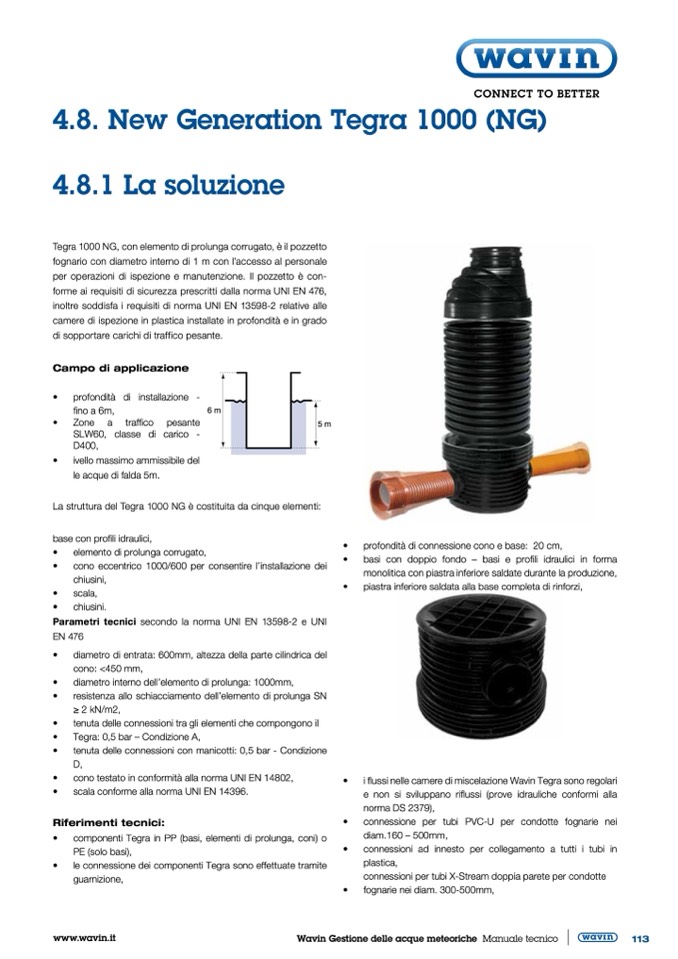

4.8. New Generation Tegra 1000 (NG)
4.8.1 La soluzione
Tegra 1000 NG, con elemento di prolunga corrugato, è il pozzetto
fognario con diametro interno di 1 m con l’accesso al personale
per operazioni di ispezione e manutenzione. Il pozzetto è con-
forme ai requisiti di sicurezza prescritti dalla norma UNI EN 476,
inoltre soddisfa i requisiti di norma UNI EN 13598-2 relative alle
camere di ispezione in plastica installate in profondità e in grado
di sopportare carichi di traffico pesante.
Campo di applicazione
•
profondità di installazione -
6fimnoa6m,
6m
•
Zone a traffico pesante
SLW60, classe di cari3com -
D400,
•
ivello massimo ammissibile del
le acque di falda 5m.
5 m
La struttura del Tegra 1000 NG è costituita da cinque elementi:
base con profili idraulici,
•
elemento di prolunga corrugato,
•
cono eccentrico 1000/600 per consentire l’installazione dei
chiusini,
•
scala,
•
chiusini.
Parametri tecnici secondo la norma UNI EN 13598-2 e UNI
EN 476
•
diametro di entrata: 600mm, altezza della parte cilindrica del
cono: <450 mm,
•
diametro interno dell’elemento di prolunga: 1000mm,
•
resistenza allo schiacciamento dell’elemento di prolunga SN
≥ 2 kN/m2,
•
tenuta delle connessioni tra gli elementi che compongono il
•
Tegra: 0,5 bar – Condizione A,
•
tenuta delle connessioni con manicotti: 0,5 bar - Condizione
D,
•
cono testato in conformità alla norma UNI EN 14802,
•
scala conforme alla norma UNI EN 14396.
Riferimenti tecnici:
•
componenti Tegra in PP (basi, elementi di prolunga, coni) o
PE (solo basi),
•
le connessione dei componenti Tegra sono effettuate tramite
guarnizione,
•
profondità di connessione cono e base: 20 cm,
•
basi con doppio fondo – basi e profili idraulici in forma
monolitica con piastra inferiore saldate durante la produzione,
•
piastra inferiore saldata alla base completa di rinforzi,
•
i flussi nelle camere di miscelazione Wavin Tegra sono regolari
e non si sviluppano riflussi (prove idrauliche conformi alla
norma DS 2379),
•
connessione per tubi PVC-U per condotte fognarie nei
diam.160 – 500mm,
•
connessioni ad innesto per collegamento a tutti i tubi in
plastica,
connessioni per tubi X-Stream doppia parete per condotte
•
fognarie nei diam. 300-500mm,
