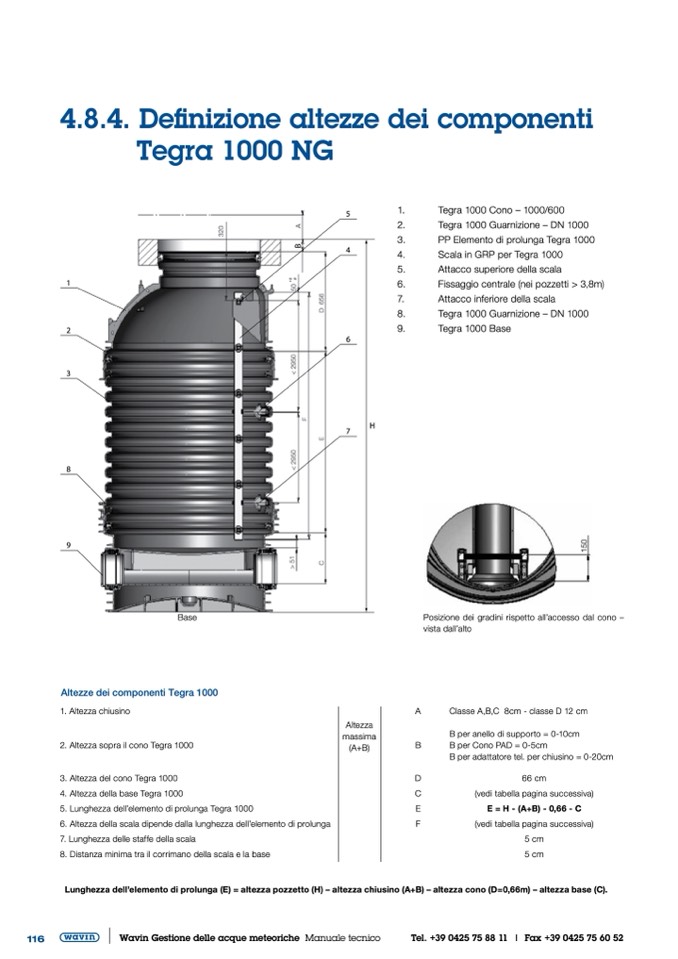

4.8.4. Definizione altezze dei componenti

Tegra 1000 NG

5

4

1.

2.

3.

4.

5.

6.

7.

8.

Tegra 1000 Cono – 1000/600

Tegra 1000 Guarnizione – DN 1000

PP Elemento di prolunga Tegra 1000

Scala in GRP per Tegra 1000

Attacco superiore della scala

Fissaggio centrale (nei pozzetti > 3,8m)

Attacco inferiore della scala

Tegra 1000 Guarnizione – DN 1000

Tegra 1000 Base

1

2

9.

6

3

8

9

7

H

Base

Posizione dei gradini rispetto all’accesso dal cono –

vista dall’alto

Classe A,B,C 8cm - classe D 12 cm

B per anello di supporto = 0-10cm

B per Cono PAD = 0-5cm

B per adattatore tel. per chiusino = 0-20cm

66 cm

(vedi tabella pagina successiva)

E = H - (A+B) - 0,66 - C

(vedi tabella pagina successiva)

5 cm

5 cm

Altezze dei componenti Tegra 1000

1. Altezza chiusino

2. Altezza sopra il cono Tegra 1000

(A+B)

3. Altezza del cono Tegra 1000

4. Altezza della base Tegra 1000

5. Lunghezza dell’elemento di prolunga Tegra 1000

6. Altezza della scala dipende dalla lunghezza dell’elemento di prolunga

7. Lunghezza delle staffe della scala

8. Distanza minima tra il corrimano della scala e la base

A

B

D

C

E

F

Lunghezza dell’elemento di prolunga (E) = altezza pozzetto (H) – altezza chiusino (A+B) – altezza cono (D=0,66m) – altezza base (C).

Altezza

massima

116
