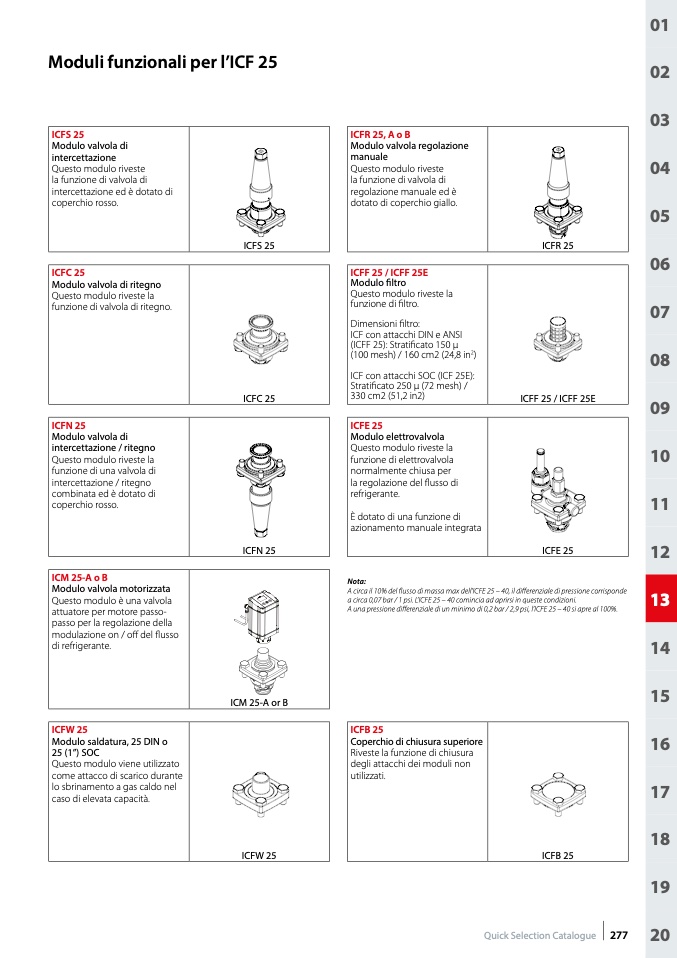

Moduli funzionali per l’ICF 25
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
ICFS 25
Modulo valvola di
intercettazione
Questo modulo riveste
la funzione di valvola di
intercettazione ed è dotato di
coperchio rosso.
ICFC 25
Modulo valvola di ritegno
Questo modulo riveste la
funzione di valvola di ritegno.
ICFN 25
Modulo valvola di
intercettazione / ritegno
Questo modulo riveste la
funzione di una valvola di
intercettazione / ritegno
combinata ed è dotato di
coperchio rosso.
ICM 25-A o B
Modulo valvola motorizzata
Questo modulo è una valvola
attuatore per motore passo-
passo per la regolazione della
modulazione on / off del flusso
di refrigerante.
ICFW 25
Modulo saldatura, 25 DIN o
25 (1”) SOC
Questo modulo viene utilizzato
come attacco di scarico durante
lo sbrinamento a gas caldo nel
caso di elevata capacità.
ICFS 25
ICFR 25, A o B
Modulo valvola regolazione
manuale
Questo modulo riveste
la funzione di valvola di
regolazione manuale ed è
dotato di coperchio giallo.
ICFF 25 / ICFF 25E
Modulo filtro
Questo modulo riveste la
funzione di filtro.
Dimensioni filtro:
ICF con attacchi DIN e ANSI
(ICFF 25): Stratificato 150 μ
(100 mesh) / 160 cm2 (24,8 in
2
)
ICF con attacchi SOC (ICF 25E):
Stratificato 250 μ (72 mesh) /
330 cm2 (51,2 in2)
ICFE 25
Modulo elettrovalvola
Questo modulo riveste la
funzione di elettrovalvola
normalmente chiusa per
la regolazione del flusso di
refrigerante.
È dotato di una funzione di
azionamento manuale integrata
Nota:
ICFR 25
ICFC 25
ICFF 25 / ICFF 25E
ICFN 25
ICFE 25
ICM 25-A or B
ICFW 25
ICFB 25
Quick Selection Catalogue 277
A circa il 10% del flusso di massa max dell’ICFE 25 – 40, il differenziale di pressione corrisponde
a circa 0,07 bar / 1 psi. L’ICFE 25 – 40 comincia ad aprirsi in queste condizioni.
A una pressione differenziale di un minimo di 0,2 bar / 2,9 psi, l’ICFE 25 – 40 si apre al 100%.
ICFB 25
Coperchio di chiusura superiore
Riveste la funzione di chiusura
degli attacchi dei moduli non
utilizzati.
