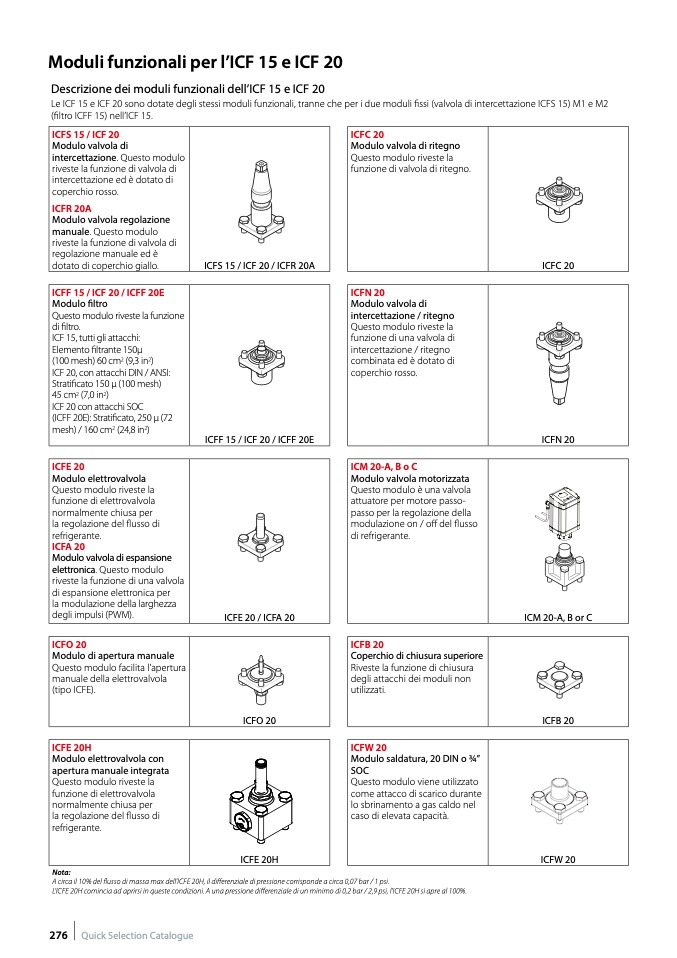

Moduli funzionali per l’ICF 15 e ICF 20
Descrizione dei moduli funzionali dell’ICF 15 e ICF 20
Le ICF 15 e ICF 20 sono dotate degli stessi moduli funzionali, tranne che per i due moduli fissi (valvola di intercettazione ICFS 15) M1 e M2
(filtro ICFF 15) nell’ICF 15.
ICFS 15 / ICF 20
Modulo valvola di
intercettazione. Questo modulo
riveste la funzione di valvola di
intercettazione ed è dotato di
coperchio rosso.
ICFR 20A
Modulo valvola regolazione
manuale. Questo modulo
riveste la funzione di valvola di
regolazione manuale ed è
dotato di coperchio giallo.
ICFF 15 / ICF 20 / ICFF 20E
Modulo filtro
Questo modulo riveste la funzione
di filtro.
ICF 15, tutti gli attacchi:
Elemento filtrante 150μ
(100 mesh) 60 cm
2
(9,3 in
2
)
ICF 20, con attacchi DIN / ANSI:
Stratificato 150 μ (100 mesh)
45 cm
2
(7,0 in
2
)
ICF 20 con attacchi SOC
(ICFF 20E): Stratificato, 250 μ (72
mesh) / 160 cm
2
(24,8 in
2
)
ICFE 20
Modulo elettrovalvola
Questo modulo riveste la
funzione di elettrovalvola
normalmente chiusa per
la regolazione del flusso di
refrigerante.
ICFA 20
Modulo valvola di espansione
elettronica. Questo modulo
riveste la funzione di una valvola
di espansione elettronica per
la modulazione della larghezza
degli impulsi (PWM).
ICFO 20
Modulo di apertura manuale
Questo modulo facilita l’apertura
manuale della elettrovalvola
(tipo ICFE).
ICFE 20H
Modulo elettrovalvola con
apertura manuale integrata
Questo modulo riveste la
funzione di elettrovalvola
normalmente chiusa per
la regolazione del flusso di
refrigerante.
Nota:
ICFS 15 / ICF 20 / ICFR 20A
ICFC 20
Modulo valvola di ritegno
Questo modulo riveste la
funzione di valvola di ritegno.
ICFN 20
Modulo valvola di
intercettazione / ritegno
Questo modulo riveste la
funzione di una valvola di
intercettazione / ritegno
combinata ed è dotato di
coperchio rosso.
ICM 20-A, B o C
Modulo valvola motorizzata
Questo modulo è una valvola
attuatore per motore passo-
passo per la regolazione della
modulazione on / off del flusso
di refrigerante.
ICFB 20
Coperchio di chiusura superiore
Riveste la funzione di chiusura
degli attacchi dei moduli non
utilizzati.
ICFW 20
Modulo saldatura, 20 DIN o 3⁄4”
SOC
Questo modulo viene utilizzato
come attacco di scarico durante
lo sbrinamento a gas caldo nel
caso di elevata capacità.
ICFC 20
ICFF 15 / ICF 20 / ICFF 20E
ICFN 20
ICFE 20 / ICFA 20
ICFO 20
ICFE 20H
ICM 20-A, B or C
ICFB 20
ICFW 20
A circa il 10% del flusso di massa max dell’ICFE 20H, il differenziale di pressione corrisponde a circa 0,07 bar / 1 psi.
L’ICFE 20H comincia ad aprirsi in queste condizioni. A una pressione differenziale di un minimo di 0,2 bar / 2,9 psi, l’ICFE 20H si apre al 100%.
