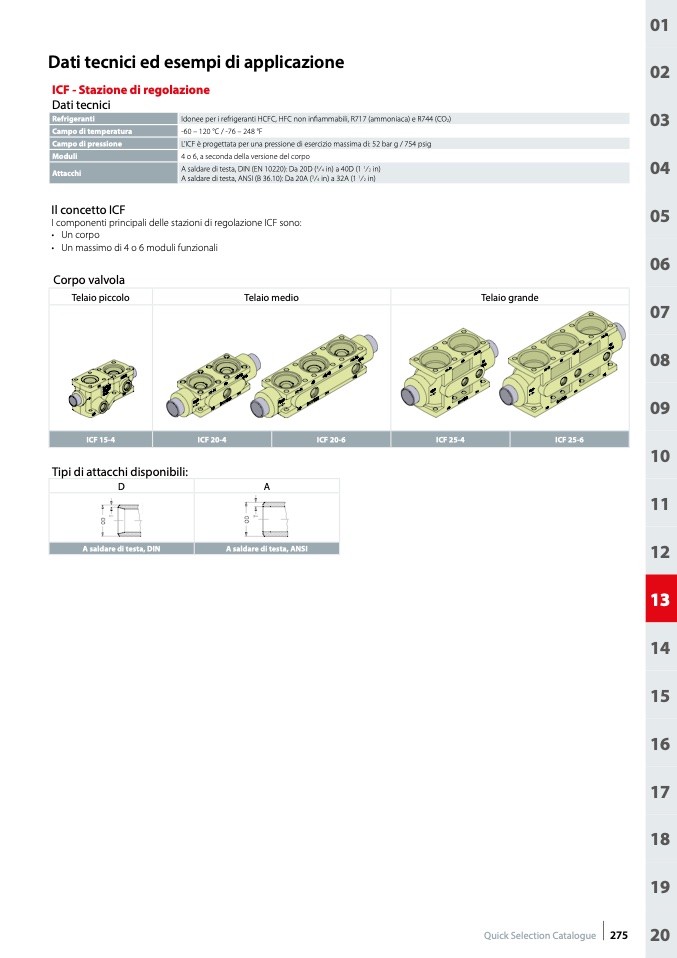

Dati tecnici ed esempi di applicazione

ICF - Stazione di regolazione

01

02

03

04

05

06

07

08

09

10

11

12

13

14

15

16

17

18

19

20

Dati tecnici

Refrigeranti

Campo di temperatura

Campo di pressione

Moduli

Attacchi

Il concetto ICF

I componenti principali delle stazioni di regolazione ICF sono:

• Un corpo

• Un massimo di 4 o 6 moduli funzionali

Corpo valvola

Telaio piccolo

ICF 15-4

Telaio medio

Telaio grande

Tipi di attacchi disponibili:

D

A

A saldare di testa, DIN

A saldare di testa, ANSI

Idonee per i refrigeranti HCFC, HFC non infiammabili, R717 (ammoniaca) e R744 (CO

2

)

-60 – 120 °C / -76 – 248 °F

L’ICF è progettata per una pressione di esercizio massima di: 52 bar g / 754 psig

4 o 6, a seconda della versione del corpo

A saldare di testa, DIN (EN 10220): Da 20D (

3

⁄

4

in) a 40D (1

1

⁄

2

in)

A saldare di testa, ANSI (B 36.10): Da 20A (

3

⁄

4

in) a 32A (1

1

⁄

2

in)

ICF 20-4

ICF 20-6

ICF 25-4

ICF 25-6
