ICF - Stazione di regolazione
Le stazioni di regolazione ICF sono una soluzione innovativa che offre
le medesime funzionalità complete di un gruppo di regolazione
convenzionale in una singola unità compatta. Questa soluzione offre
numerosi vantaggi in fase di progettazione di un impianto frigorifero
così come in fase di installazione, servizio e manutenzione. Le stazioni
di controllo ICF consistono di un corpo valvola e di un massimo di 4 o
6 moduli funzionali.
Caratteristiche
ICF
Le stazioni ICF sono progettate per refrigeranti per alte e basse
pressioni e possono essere utilizzate nelle linee del liquido, linee di
iniezione di compressori e linee di gas caldo con refrigeranti HCFC,
HFC non infiammabili, R717 (ammoniaca) o R744 (CO
2
). L’ICF, fornita
sotto forma di gruppo completo, è sottoposta a una prova di tenuta
ad alta pressione e le sue
controllate in fabbrica.
funzioni sono testate in condizioni
Modulo valvola di
intercettazione ICFS
Modulo elettrovalvola ICFE
Modulo filtro ICFF
Dati
• Idonee per i refrigeranti HCFC, HFC non
•
infiammabili, R717 (ammoniaca) e R744
(CO
2
)
•
• I componenti principali delle stazioni di
regolazione ICF sono:
- Un corpo valvola
•
- Un massimo di 4 o 6 moduli funzionali
• Progettate per l'uso con i refrigeranti per
alte e basse pressioni; possono essere
•
inoltre utilizzate in linee di liquido, linee di
iniezione e linee di gas caldo dei
compressori
• ll concetto ICF intende soddisfare requisiti
•
di refrigerazione globali. Per informazioni
specifiche diverse approvazioni e
certificazioni, contattare Danfoss

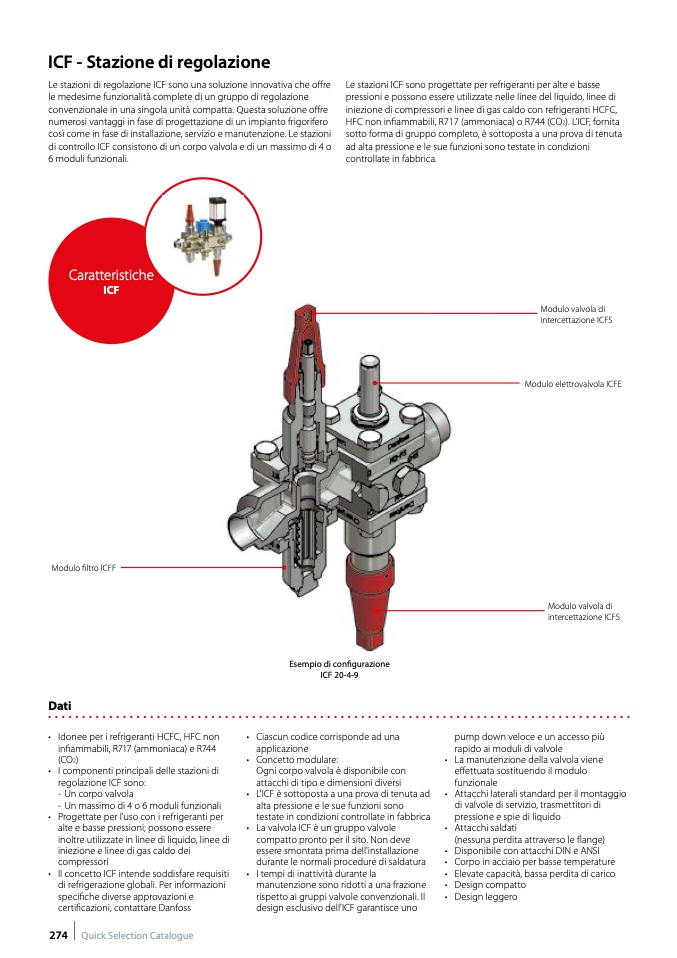

Esempio di configurazione
ICF 20-4-9
Ciascun codice corrisponde ad una
applicazione
Concetto modulare:
Ogni corpo valvola è disponibile con
attacchi di tipo e dimensioni diversi
L'ICF è sottoposta a una prova di tenuta ad
alta pressione e le sue funzioni sono
testate in condizioni controllate in fabbrica
La valvola ICF è un gruppo valvole
compatto pronto per il sito. Non deve
essere smontata prima dell'installazione
durante le normali procedure di saldatura
I tempi di inattività durante la
manutenzione sono ridotti a una frazione
rispetto ai gruppi valvole convenzionali. Il
design esclusivo dell'ICF garantisce uno
•
•
•
•
•
•
•
•
Modulo valvola di
intercettazione ICFS
pump down veloce e un accesso più
rapido ai moduli di valvole
La manutenzione della valvola viene
effettuata sostituendo il modulo
funzionale
Attacchi laterali standard per il montaggio
di valvole di servizio, trasmettitori di
pressione e spie di liquido
Attacchi saldati
(nessuna perdita attraverso le flange)
Disponibile con attacchi DIN e ANSI
Corpo in acciaio per basse temperature
Elevate capacità, bassa perdita di carico
Design compatto
Design leggero
